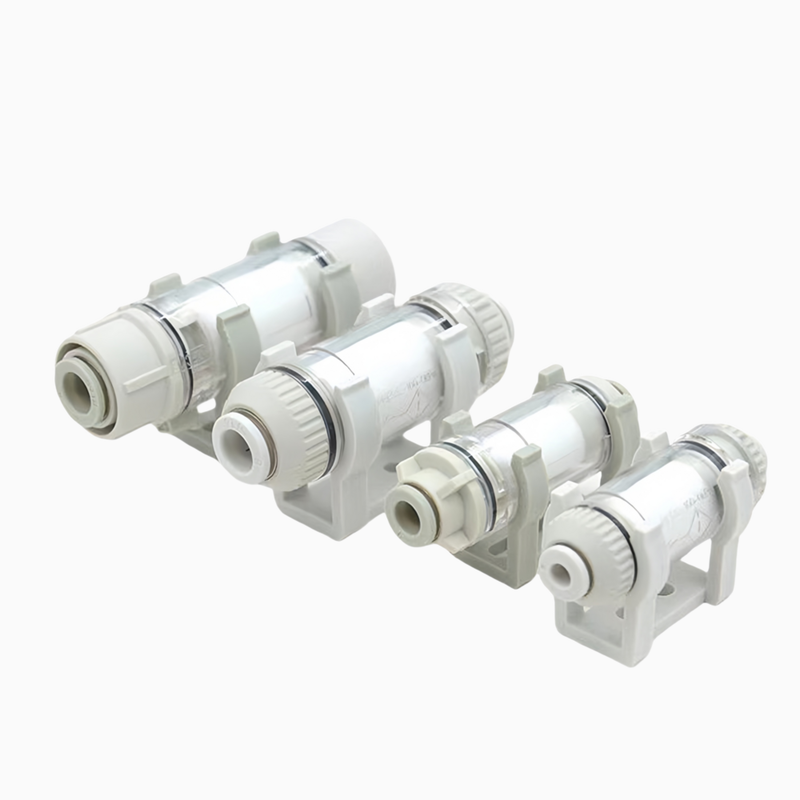

SMC ZFC100‑06B ZFC200‑06B Bộ lọc hút áp suất âm nhỏ gọn Một‑Chạm Đầu nối đẩy Vào Cơ chế khóa chống‑Văng Dụng cụ‑Thay thế phần tử miễn phí cho đường ống phụ khí nén tự động hóa

Mô tả sản phẩm:

Dòng ZFC bao gồm các bộ lọc hút khí nhỏ gọn, được thiết kế đặc biệt để bảo vệ thiết bị chân không khỏi bụi, hạt và các chất gây ô nhiễm khác có thể làm gián đoạn hoạt động của mạch chân không khí nén. Các bộ lọc này được lắp đặt trực tiếp trên đường hút, nằm giữa bộ tạo chân không và cốc hút. Chức năng chính của chúng là ngăn chặn mảnh vụn xâm nhập vào bơm chân không, bộ phận đẩy và van, từ đó nâng cao tuổi thọ và độ tin cậy của các bộ phận chân không thiết yếu.

Một trong những tính năng nổi bật của dòng ZFC là chức năng áp suất kép. Một bộ lọc duy nhất có thể quản lý hiệu quả cả áp suất chân không thấp tới -100 kPa và áp suất dương lên tới 1.0 MPa. Tính linh hoạt này làm cho nó lý tưởng để sử dụng trong các mạch chân không và thổi khí kết hợp mà không cần nhiều bộ lọc. Ngoài ra, các đầu nối một chạm cho phép kết nối và ngắt kết nối ống nhanh chóng, không cần dụng cụ. Phần tử dạng hộp mực có thể dễ dàng thay thế bằng cách mở nắp chỉ bằng một lần chạm, ngay cả khi bộ lọc vẫn được kết nối với hệ thống đường ống.

Dòng ZFC hỗ trợ nhiều kích thước cổng, từ Ø4 mm đến Ø12 mm theo đơn vị mét, cũng như Ø5/32" đến Ø3/8" theo đơn vị inch. Lưu lượng khuyến nghị dao động từ 10 L/phút đến 100 L/phút (ANR) trong điều kiện chân không. Tùy chọn lọc bao gồm kích thước hạt 5 µm hoặc 10 µm, với phần tử tiêu chuẩn 10 µm cung cấp hiệu quả lọc 95%. Vỏ trong suốt được làm từ nylon trong suốt đặc biệt, với một số biến thể có tùy chọn polycarbonate tiêu chuẩn. Thiết kế này cho phép kiểm tra trực quan dễ dàng phần tử lọc xem có bị nhiễm bẩn hay không. Hơn nữa, các mẫu có hậu tố B được trang bị giá đỡ để đảm bảo lắp đặt chắc chắn trên bảng điều khiển hoặc máy móc.

Đặc trưng:

Thiết bị này cung cấp khả năng tương thích kép với cả áp suất dương và chân không, xử lý hiệu quả mức chân không xuống tới -100 kPa và áp suất dương lên tới 1.0 MPa. Tính linh hoạt như vậy làm cho nó phù hợp với nhiều ứng dụng.

Được trang bị các đầu nối một chạm, thiết bị cho phép kết nối và ngắt kết nối ống nhanh chóng, không cần dụng cụ, đơn giản hóa các tác vụ lắp đặt và bảo trì. Ngoài ra, thiết kế phần tử dạng hộp mực cho phép thay thế nhanh chóng bằng cách chỉ cần mở nắp bằng một lần chạm, không cần dụng cụ, ngay cả khi thiết bị được kết nối với đường ống.

Cơ chế khóa được tích hợp để ngăn các bộ phận bị phân tán nếu bị lỏng trong quá trình hoạt động áp suất dương, đảm bảo an toàn và độ tin cậy. Vỏ trong suốt, được làm từ nylon trong suốt đặc biệt hoặc polycarbonate, cho phép kiểm tra trực quan dễ dàng tình trạng nhiễm bẩn của phần tử mà không cần tháo rời thiết bị.

Các tùy chọn lọc bao gồm các phần tử 5 µm hoặc 10 µm, với phần tử tiêu chuẩn 10 µm cung cấp hiệu quả lọc 95%. Cấu trúc nhỏ gọn và nhẹ sử dụng nhựa đúc, và dòng ZFC100 chỉ nặng 11,5 gram, giúp thuận tiện cho nhiều môi trường lắp đặt khác nhau.

Các mẫu có hậu tố B đi kèm với giá đỡ để cố định thiết bị chắc chắn trong quá trình lắp đặt. Sản phẩm này hỗ trợ dải cổng rộng, tương thích với kích thước ống mét từ Ø4 đến Ø12 mm, cũng như kích thước ống inch từ Ø5/32" đến Ø3/8".

Lưu lượng dao động từ 10 đến 100 L/phút (ANR), làm cho thiết bị này lý tưởng cho các mạch chân không nhỏ đến trung bình. Nó hỗ trợ nhiều loại vật liệu ống, bao gồm nylon, nylon mềm, polyurethane và polyurethane mềm, nâng cao khả năng thích ứng của nó.

Dải nhiệt độ hoạt động từ 0 đến 60°C, đảm bảo hoạt động bình thường mà không có nguy cơ đóng băng. Khả năng chống chênh lệch áp suất của phần tử được đánh giá ở mức 0,15 MPa cho dòng ZFC10 và ZFC20, và 0,10 MPa cho dòng ZFC05.

Thông số kỹ thuật:

Ứng dụng:

Bảo vệ cốc hút chân không đóng vai trò quan trọng trong việc ngăn bụi và hạt xâm nhập vào hệ thống chân không. Sự bảo vệ này giúp tránh hư hỏng tiềm ẩn cho các bộ phận nhạy cảm như bộ phận đẩy và bơm, đảm bảo tuổi thọ và độ tin cậy của thiết bị.

Trong các hệ thống gắp và đặt, việc lọc là cần thiết trên tay robot và đường hút xử lý vật liệu. Việc lọc này giúp duy trì sự sạch sẽ và hiệu quả của đường chân không, góp phần vào hoạt động chính xác và hiệu quả trong các quy trình tự động hóa.

Các ngành công nghiệp sản xuất bán dẫn và điện tử phụ thuộc nhiều vào việc bảo vệ mạch chân không. Lọc chân không rất quan trọng trong các quy trình như gắp chip, xử lý ống kính quang học và lắp ráp chính xác, nơi mà ngay cả một lượng nhỏ nhiễm bẩn cũng có thể ảnh hưởng đến chất lượng và hiệu suất sản phẩm.

Việc lắp ráp ô tô hưởng lợi từ các kỹ thuật hấp thụ chân không để vận chuyển và giữ các tấm thân xe và linh kiện. Lọc thích hợp đảm bảo các mạch chân không hoạt động trơn tru, giảm thời gian ngừng hoạt động và cải thiện độ chính xác khi lắp ráp.

Trong các lĩnh vực thiết bị thực phẩm và y tế, lọc chân không được sử dụng trong quá trình đóng gói, chế biến và lắp ráp thiết bị y tế. Việc lọc này bảo vệ mạch chân không khỏi các chất gây ô nhiễm, do đó duy trì các tiêu chuẩn vệ sinh và tính toàn vẹn của sản phẩm.

Máy in sử dụng chức năng giữ chân không và lọc truyền để cố định vật liệu và đảm bảo hoạt động trơn tru. Lọc chân không hiệu quả ngăn ngừa tắc nghẽn và hư hỏng, nâng cao hiệu suất máy.

Thiết bị truyền động tự động hưởng lợi từ việc lọc chân không bằng cách bảo vệ các bộ tạo chân không và van được sử dụng trong dây chuyền sản xuất tự động. Sự bảo vệ này kéo dài tuổi thọ thiết bị và duy trì hoạt động ổn định.

Đối với các hệ thống kết hợp mạch chân không và thổi khí, một bộ lọc duy nhất có khả năng xử lý cả hấp thụ chân không và xả áp suất dương. Lọc chức năng kép này hợp lý hóa thiết kế hệ thống đồng thời duy trì kiểm soát nhiễm bẩn hiệu quả.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và Dịch vụ Sản phẩm

Cốc hút chân không của chúng tôi được thiết kế để cung cấp hiệu suất đáng tin cậy và hiệu quả cho nhiều ứng dụng công nghiệp và thương mại. Để đảm bảo sử dụng tối ưu và tuổi thọ của sản phẩm, vui lòng tuân thủ các hướng dẫn và dịch vụ hỗ trợ sau.

Lắp đặt và Sử dụng: Trước khi lắp đặt, hãy kiểm tra cốc hút xem có bị hư hỏng hoặc có mảnh vụn nào không. Làm sạch bề mặt nơi cốc hút sẽ được áp dụng để đảm bảo độ kín chắc chắn. Sử dụng áp suất chân không thích hợp như được chỉ định trong hướng dẫn sử dụng sản phẩm để tránh hư hỏng hoặc giảm hiệu quả hút.

Bảo trì: Thường xuyên làm sạch cốc hút bằng xà phòng nhẹ và nước để loại bỏ bụi và các chất gây ô nhiễm. Tránh sử dụng hóa chất mạnh hoặc vật liệu mài mòn có thể làm hỏng bề mặt silicon hoặc cao su. Kiểm tra hao mòn định kỳ và thay thế cốc hút nếu nhận thấy bất kỳ vết nứt hoặc biến dạng nào.

Khắc phục sự cố: Nếu cốc hút không giữ được, hãy xác minh rằng bề mặt nhẵn, sạch và không xốp. Đảm bảo hệ thống chân không hoạt động bình thường và không có rò rỉ ở các kết nối. Đối với các sự cố dai dẳng, hãy tham khảo phần khắc phục sự cố của hướng dẫn sử dụng.

Bảo hành và Sửa chữa: Cốc hút chân không của chúng tôi đi kèm với bảo hành giới hạn cho các lỗi sản xuất. Vui lòng giữ lại biên lai mua hàng để yêu cầu bảo hành. Sửa chữa hoặc thay thế sẽ được xử lý theo các điều khoản bảo hành được nêu trong tài liệu sản phẩm.

Hỗ trợ kỹ thuật: Để được hỗ trợ kỹ thuật thêm, thông tin chi tiết về sản phẩm hoặc yêu cầu tùy chỉnh, vui lòng tham khảo hướng dẫn sử dụng hoặc truy cập trang web chính thức của chúng tôi để biết tài nguyên và Câu hỏi thường gặp.

Chúng tôi cam kết cung cấp dịch vụ khách hàng và hỗ trợ xuất sắc để đảm bảo sự hài lòng của bạn với các sản phẩm Cốc hút chân không của chúng tôi.

Đóng gói và Vận chuyển:

Đóng gói sản phẩm:

Cốc hút chân không được đóng gói cẩn thận trong một hộp chắc chắn, thân thiện với môi trường để đảm bảo sự bảo vệ tối đa trong quá trình vận chuyển. Mỗi cốc hút được bọc riêng trong màng bong bóng để tránh trầy xước và hư hỏng. Bao bì bao gồm hướng dẫn sử dụng và hướng dẫn lắp đặt để sử dụng dễ dàng và an toàn. Ngoài ra, hộp được dán nhãn với thông tin chi tiết sản phẩm, hướng dẫn xử lý và mã vạch để quản lý kho hàng.

Vận chuyển:

Chúng tôi cung cấp các tùy chọn vận chuyển đáng tin cậy và an toàn để giao Cốc hút chân không của bạn một cách nhanh chóng và trong tình trạng hoàn hảo. Tất cả các đơn hàng được xử lý trong vòng 1-2 ngày làm việc và vận chuyển qua các nhà cung cấp đáng tin cậy với thông tin theo dõi được cung cấp. Đối với các lô hàng quốc tế, tài liệu hải quan được chuẩn bị để đảm bảo giao hàng suôn sẻ. Chúng tôi cũng cung cấp các tùy chọn vận chuyển nhanh theo yêu cầu. Sự hài lòng của bạn và việc sản phẩm đến nơi an toàn là ưu tiên hàng đầu của chúng tôi.
