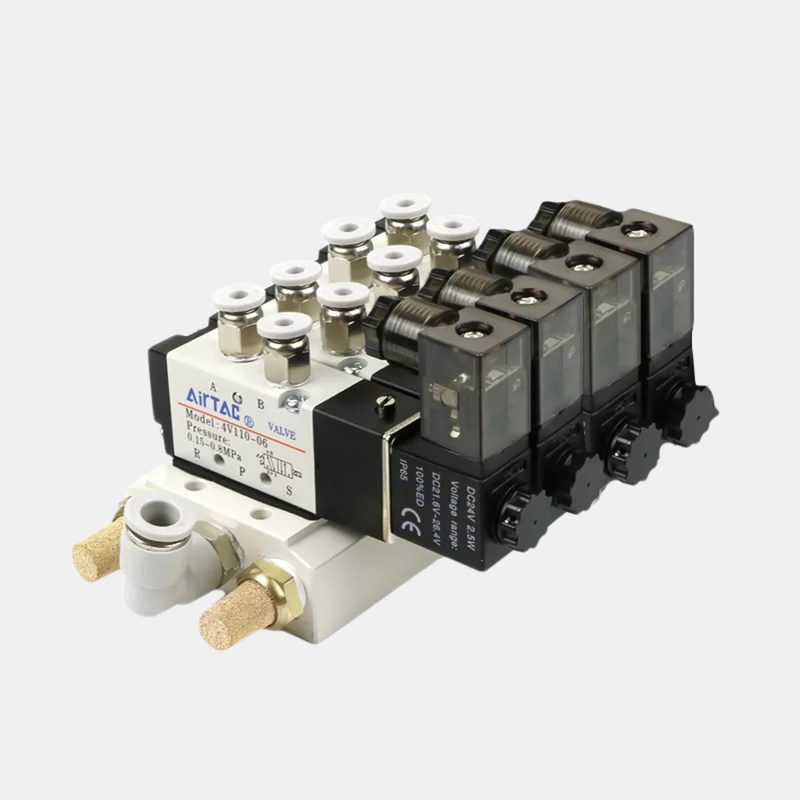

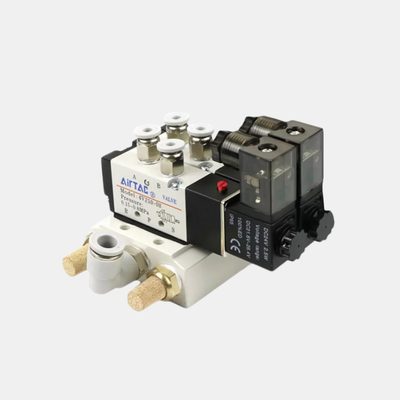

Bộ van điện từ đa trạm Airtac 4V310-08 2 / 3 / 4 / 5 / 6 vị trí Nhóm van tích hợp Bên trong cho mạch khí nén đa kênh

Mô tả sản phẩm:

Dòng 4V cung cấp nhiều loại van điện từ khí nén điều khiển bằng khí nén 5/2 chiều, bao gồm các cuộn dây thay thế riêng lẻ và các bộ kit manifold đa trạm lắp ráp sẵn. Các sản phẩm này được thiết kế tỉ mỉ để đảm bảo điều khiển hướng khí nén đáng tin cậy trong các hệ thống tự động hóa công nghiệp. Dòng sản phẩm hỗ trợ nhiều kích thước cổng từ M5 và 1/8″ đến 1/2″, với diện tích mặt cắt hiệu quả mở rộng từ 12 mm² đến 50 mm². Ngoài ra, hệ số lưu lượng (Cv) dao động từ 0,56 đến 2,80, đáp ứng các yêu cầu về kích thước và tốc độ của bộ truyền động khác nhau.

Các van trong dòng này có sẵn dưới dạng các đơn vị điều khiển bằng điện từ đơn hoặc kép hoàn chỉnh, thân van dùng để tích hợp manifold hoặc thay thế, và các cuộn dây thay thế riêng lẻ tương thích với nguồn điện AC220V hoặc DC24V, lý tưởng cho việc bảo trì tại chỗ. Các bộ kit manifold đa trạm được cấu hình sẵn với 2 đến 10 trạm cho các mẫu 4V210-08 và 4V110-06. Ngoài ra còn có các bộ kit chuyên dụng cho dòng 4V310-08 và 4V310-10. Thiết kế manifold tích hợp này hợp lý hóa quy trình lắp đặt bằng cách hợp nhất nhiều van trên một đế chắc chắn, tiết kiệm không gian quý giá trong các tủ điều khiển nhỏ gọn. Nó cũng có các cổng cấp và xả tập trung, giúp giảm thiểu nhu cầu về phụ kiện bên ngoài và giảm thiểu rò rỉ tiềm ẩn so với việc đi ống van riêng lẻ. Hơn nữa, thiết kế dây nối độc lập cho từng trạm cho phép kết hợp điện áp AC và DC trong một khối manifold duy nhất, mang lại sự linh hoạt cao cho các hệ thống tích hợp điều khiển PLC cùng với các trạm an toàn thủ công.

Được chế tạo từ hợp kim nhôm bền bỉ, thân van sử dụng cấu trúc cột trượt đảm bảo độ kín khít và hoạt động nhạy bén. Lỗ khoan bên trong được gia công chính xác để giảm ma sát, dẫn đến áp suất khởi động thấp và kéo dài tuổi thọ của van. Đáng chú ý, các van này không yêu cầu bôi trơn bằng dầu; tuy nhiên, nếu sử dụng khí có bôi trơn, khí đó phải được cung cấp liên tục (khuyến nghị sử dụng dầu bôi trơn ISO VG32 hoặc tương đương). Tính năng điều khiển thủ công là tiêu chuẩn, tạo điều kiện thuận lợi cho việc lắp đặt và thử nghiệm mà không cần nguồn điện. Các cuộn dây được xếp hạng IP65 để bảo vệ và có mức tiêu thụ điện năng khoảng 3 VA đối với các biến thể AC hoặc 3 W đối với các phiên bản DC, tùy thuộc vào mẫu mã.

Phạm vi áp suất hoạt động tiêu chuẩn cho các van dòng 4V dao động từ 0,15 đến 0,8 MPa (21 đến 114 psi), với áp suất kiểm tra tối đa là 1,2 MPa (175 psi). Các van này cũng được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -20°C đến +70°C, làm cho chúng phù hợp với nhiều môi trường công nghiệp khác nhau.

Đặc điểm:

Các tùy chọn kích thước cổng dao động từ M5 và 1/8″ đến 1/2″, bao gồm nhiều mẫu mã khác nhau như dòng 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 và 4V410-15. Phạm vi này đảm bảo khả năng tương thích trên nhiều ứng dụng.

Được thiết kế như một van điều khiển hướng điều khiển bằng khí nén 5/2 chiều, nó cung cấp khả năng chuyển mạch đáng tin cậy được tùy chỉnh cho các xi lanh tác động kép và bộ truyền động khí nén. Người dùng có thể chọn giữa cấu hình điều khiển bằng điện từ đơn và kép, trong đó các phiên bản điều khiển bằng điện từ kép có chức năng ghi nhớ để duy trì vị trí.

Để có các tùy chọn lắp đặt linh hoạt hơn, có sẵn phiên bản chỉ thân van, lý tưởng cho việc tích hợp manifold hoặc các tình huống thay thế khi cuộn dây và dây nối đã có sẵn. Ngoài ra, các cuộn dây thay thế riêng lẻ ở các mức AC220V và DC24V được cung cấp để thuận tiện cho việc bảo trì tại hiện trường mà không cần thay thế toàn bộ cụm van.

Các bộ kit manifold đa trạm được lắp ráp sẵn với cấu hình từ 2 đến 10 trạm, được thiết kế đặc biệt cho các mẫu như 4V210-08 và 4V110-06, với các bộ kit bổ sung hỗ trợ các mẫu 4V310-08 và 4V310-10. Các bộ kit này giúp giảm không gian lắp đặt và rút ngắn đáng kể thời gian lắp ráp.

Đế manifold tích hợp giúp hợp lý hóa việc thiết lập bằng cách hợp nhất nhiều van trên một đế chắc chắn, có các cổng cấp và xả tập trung. Dây nối độc lập trên mỗi trạm cho phép kết hợp điện áp trên một khối manifold nhỏ gọn, cho phép điện áp AC và DC cùng tồn tại hiệu quả.

Được chế tạo từ hợp kim nhôm bền bỉ, thân van nhẹ nhưng chắc chắn, phù hợp với các môi trường công nghiệp khắc nghiệt. Cấu trúc cột trượt đảm bảo độ kín tuyệt vời và phản ứng rất nhạy với ma sát tối thiểu.

Van hoạt động không cần bôi trơn, đơn giản hóa quy trình bảo trì và ngăn ngừa ô nhiễm sương dầu, điều này rất quan trọng trong các ứng dụng chế biến thực phẩm hoặc lắp ráp điện tử. Chức năng điều khiển thủ công được bao gồm như một tính năng tiêu chuẩn để hỗ trợ lắp đặt, gỡ lỗi và vận hành khẩn cấp.

Các cuộn dây được bảo vệ theo tiêu chuẩn IP65, giúp chúng chống bụi và chống tia nước, đảm bảo hoạt động đáng tin cậy trong các điều kiện khắc nghiệt. Phạm vi áp suất hoạt động dao động từ 0,15 đến 0,8 MPa, phù hợp với nhiều hệ thống khí nén công nghiệp, trong khi định mức áp suất kiểm tra 1,2 MPa cung cấp biên độ an toàn chống lại sự tăng áp đột ngột.

Cuối cùng, van được thiết kế để hoạt động hiệu quả trong phạm vi nhiệt độ rộng từ -20°C đến +70°C, đáp ứng các yêu cầu về nhiệt độ môi trường công nghiệp điển hình.

Thông số kỹ thuật:

Ứng dụng:

Tùy chỉnh:

AirTac cung cấp các giải pháp van điện từ khí nén G1/4 tùy chỉnh với mã sản phẩm 4V210-08, được thiết kế để đáp ứng các nhu cầu ứng dụng đa dạng. Sản xuất tại Trung Quốc và được chứng nhận CE, van khí nén này đảm bảo hiệu suất đáng tin cậy và chất lượng cao. Chúng tôi cung cấp số lượng đặt hàng tối thiểu chỉ 1 đơn vị, với giá cả có thể thương lượng để phù hợp với yêu cầu dự án của bạn.

Van khí nén của chúng tôi có loại van điều khiển hướng điều khiển bằng khí nén 5/2 chiều, được làm từ vật liệu thân hợp kim nhôm bền bỉ và được trang bị vật liệu gioăng NBR tiêu chuẩn. Nó được tối ưu hóa để sử dụng với khí đã lọc đến 40 μm, đảm bảo hoạt động hiệu quả và lâu dài.

Khách hàng có thể chọn từ nhiều tùy chọn điện áp cuộn dây bao gồm DC24V, AC110V và AC220V để phù hợp nhất với thông số kỹ thuật hệ thống của họ. Bao bì được xử lý an toàn trong các thùng carton để đảm bảo giao hàng an toàn.

Với khả năng cung cấp mạnh mẽ 5000 chiếc mỗi tháng, chúng tôi đảm bảo giao hàng nhanh chóng trong vòng 1-7 ngày làm việc sau khi thanh toán. Các điều khoản thanh toán linh hoạt, chấp nhận T/T, Western Union và PayPal.

Hãy tin tưởng AirTac cho nhu cầu van điện từ khí nén G1/4 của bạn, kết hợp chất lượng, tùy chỉnh và dịch vụ xuất sắc để hỗ trợ các ứng dụng van khí nén của bạn.

Hỗ trợ và Dịch vụ:

Sản phẩm Van điện từ khí nén của chúng tôi được thiết kế để mang lại hiệu suất đáng tin cậy và hiệu quả trong nhiều ứng dụng công nghiệp. Để đảm bảo hoạt động tối ưu, chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ toàn diện bao gồm hướng dẫn lắp đặt, hỗ trợ khắc phục sự cố và các khuyến nghị bảo trì.

Để lắp đặt, vui lòng tham khảo hướng dẫn sử dụng sản phẩm để xác nhận các kết nối điện và phụ kiện khí nén phù hợp. Việc lắp đặt đúng cách là rất quan trọng để tránh các vấn đề vận hành và kéo dài tuổi thọ của van.

Nếu bạn gặp bất kỳ sự cố vận hành nào, nhóm hỗ trợ kỹ thuật của chúng tôi có thể hỗ trợ chẩn đoán để xác định các sự cố như lỗi cuộn dây, rò rỉ khí hoặc lỗi điện. Chúng tôi khuyến nghị kiểm tra và vệ sinh thường xuyên để ngăn ngừa ô nhiễm và đảm bảo van hoạt động trơn tru.

Chúng tôi cũng cung cấp dịch vụ sửa chữa và phụ tùng thay thế để giảm thiểu thời gian ngừng hoạt động và duy trì hiệu quả hệ thống của bạn. Các chuyên gia của chúng tôi có thể tư vấn về việc lựa chọn và tùy chỉnh van để đáp ứng các yêu cầu ứng dụng cụ thể.

Bằng cách tận dụng hỗ trợ kỹ thuật và dịch vụ của chúng tôi, bạn có thể tối đa hóa hiệu suất và độ bền của Van điện từ khí nén của mình, đảm bảo hoạt động nhất quán và đáng tin cậy trong các hệ thống khí nén của bạn.
