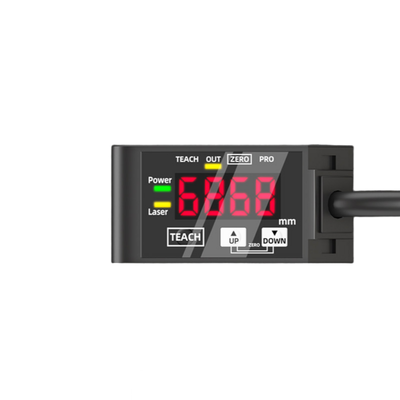

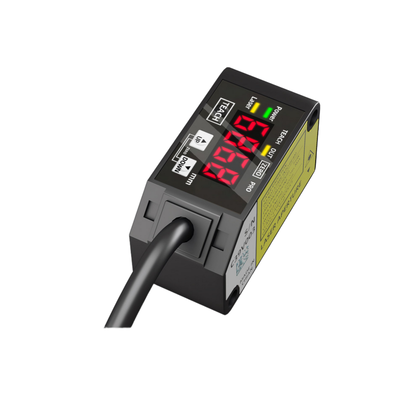

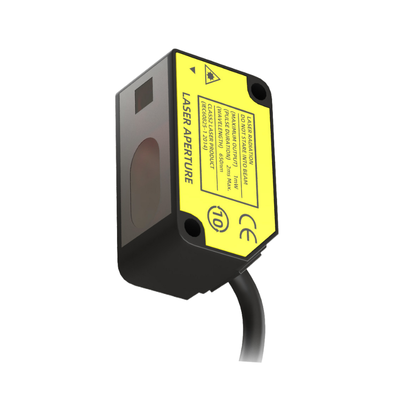

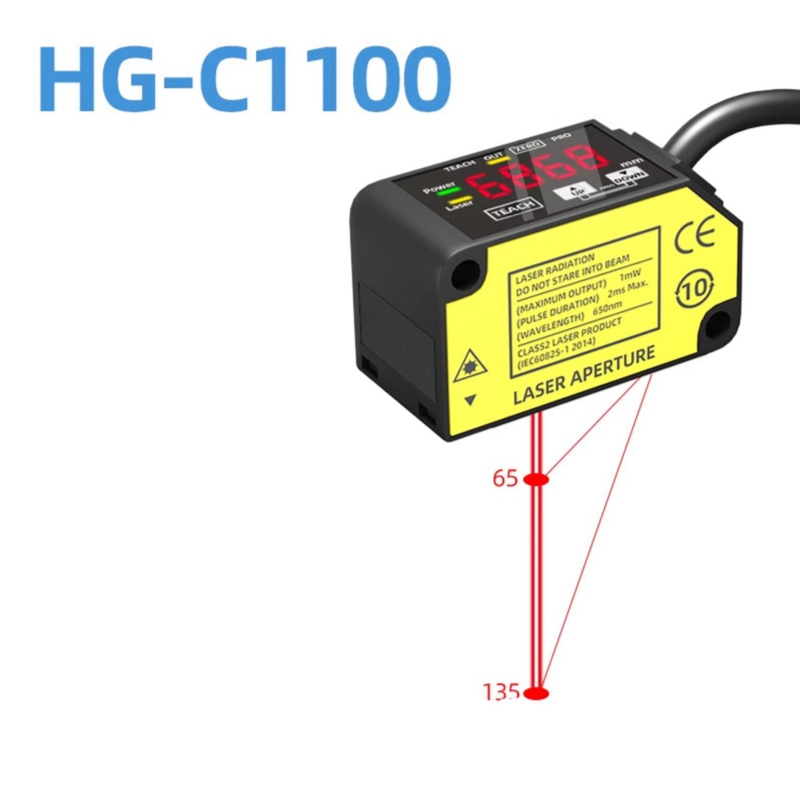

Bộ cảm biến dịch chuyển laser HG-C1100 100Mm Khoảng cách trung tâm ± 35Mm Phạm vi đo 70Um Lặp lại Ip67 12-24V Dc Npn Pnp Khả năng phát 0-5V 4-20Ma tín hiệu tương tự

Mô tả sản phẩm:

Dòng HG-C bao gồm các cảm biến đo khoảng cách laser CMOS nhỏ gọn được thiết kế đặc biệt để đo khoảng cách và vị trí chính xác, đáng tin cậy trong môi trường tự động hóa công nghiệp. Mỗi thiết bị có hệ thống quang học laser CMOS tích hợp kết hợp với gương tích hợp, cho phép cấu hình mỏng mà không ảnh hưởng đến độ chính xác đo lường thường mong đợi từ các cảm biến đo khoảng cách chuyên dụng.

Được trang bị màn hình kỹ thuật số 7 đoạn, các cảm biến này hiển thị trực tiếp khoảng cách đo bằng milimet. Tính năng tiện lợi này cho phép người vận hành dễ dàng xác minh các giá trị đọc và cấu hình cài đặt ngưỡng tại chỗ, loại bỏ nhu cầu về các thiết bị lập trình bên ngoài.

Dòng sản phẩm cung cấp năm khoảng cách tâm đo khác nhau: 30 mm, 50 mm, 100 mm, 200 mm và 400 mm. Các phạm vi đo tương ứng trải dài từ ±5 mm đến ±200 mm, với các giá trị lặp lại thay đổi từ 10 μm đến 800 μm tùy thuộc vào mẫu cụ thể. Độ tuyến tính đạt ±0,1% toàn thang đo đối với các mẫu 30, 50 và 100 mm, trong khi các phiên bản phạm vi mở rộng cung cấp độ tuyến tính trong phạm vi ±0,2% hoặc ±0,3% toàn thang đo.

Về các tùy chọn đầu ra, cảm biến HG-C cung cấp cả tín hiệu điện áp tương tự (0–5 V) và tín hiệu dòng điện tương tự (4–20 mA). Chúng cũng bao gồm các đầu ra điều khiển NPN hoặc PNP hở cực, cung cấp các chế độ hoạt động Chọn Bật Sáng hoặc Bật Tối để phù hợp với các yêu cầu hệ thống khác nhau.

Được thiết kế chú trọng đến độ bền, dòng HG-C được bao bọc trong vỏ nhỏ gọn đạt tiêu chuẩn IP67, có khả năng hoạt động trong phạm vi nhiệt độ từ -10°C đến +45°C. Các thiết bị có khả năng chống rung và sốc, được cấp nguồn bởi nguồn điện 12–24 V DC với mức tiêu thụ điện năng thấp (40 mA hoặc thấp hơn ở 24 V DC). Ngoài ra, người dùng có thể chọn thời gian phản hồi 1,5 ms, 5 ms hoặc 10 ms.

Các chứng nhận như CE, UKCA, FDA và UL/c-UL có sẵn cho các mẫu HG-C khác nhau, đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế.

Đặc điểm:

Thiết kế quang học sử dụng cấu trúc CMOS nhỏ gọn với gương tích hợp, giúp giảm hiệu quả độ sâu của cảm biến mà không ảnh hưởng đến độ chính xác cao điển hình của cảm biến đo khoảng cách.

Các phép đo được hiển thị kỹ thuật số bằng milimet thông qua màn hình 7 đoạn rõ ràng. Tính năng này cho phép cấu hình ngưỡng đơn giản và xác minh ngay lập tức khoảng cách đo tại chỗ.

Cảm biến cung cấp nhiều phạm vi đo, với khoảng cách tâm có sẵn ở 30, 50, 100, 200 và 400 milimet. Các tùy chọn này cung cấp sự linh hoạt cho các khoảng đo khác nhau từ ±5 mm đến ±200 mm.

Độ lặp lại cao được đảm bảo trên tất cả các mẫu, dao động từ 10 micromet ấn tượng trên HG-C1030 đến 800 micromet trên HG-C1400 để đo khoảng cách từ 200 đến 400 milimet.

Cung cấp hai đầu ra tương tự, bao gồm tín hiệu điện áp 0–5 V và tín hiệu dòng điện 4–20 mA, tạo điều kiện thuận lợi cho việc thu thập dữ liệu bên ngoài cũng như các điều chỉnh tỷ lệ thuận tiện.

Người dùng có thể chọn thời gian phản hồi trong ba cài đặt—1,5 ms, 5 ms hoặc 10 ms—cho phép họ cân bằng tốc độ đo với độ ổn định tín hiệu theo nhu cầu ứng dụng cụ thể của họ.

Đầu ra điều khiển hỗ trợ cả cấu hình NPN hoặc PNP thông qua đầu ra transistor hở cực. Nó bao gồm các chế độ Bật Sáng/Tắt Tối có thể chọn cùng với bảo vệ ngắn mạch tích hợp để tăng cường độ tin cậy.

Được thiết kế cho môi trường công nghiệp khắc nghiệt, cảm biến có xếp hạng IP67, đảm bảo nó vừa chống bụi vừa chống nước xâm nhập.

Nó đáp ứng nhiều tiêu chuẩn chứng nhận, bao gồm CE (EMC/RoHS), UKCA, tuân thủ thông báo laser FDA và có chứng nhận UL/c-UL, đảm bảo tuân thủ và an toàn trên nhiều thị trường.

Mặc dù có các khả năng tiên tiến, cảm biến vẫn duy trì mức tiêu thụ điện năng thấp, tiêu thụ 40 mA hoặc ít hơn ở 24 V DC và lên đến 65 mA ở 12 V DC, giúp tiết kiệm năng lượng cho hoạt động liên tục.

Thông số kỹ thuật:

Ứng dụng:

Phát hiện vị trí và sự hiện diện đóng vai trò quan trọng trong tự động hóa công nghiệp bằng cách đảm bảo phôi được cung cấp và định vị chính xác trên robot vận chuyển và trạm lắp ráp. Quá trình xác minh này giúp duy trì hiệu quả và độ chính xác trong suốt quy trình sản xuất.

Một ứng dụng quan trọng khác liên quan đến việc xác minh chiều cao và số lượng chồng. Bằng cách đo chiều cao của các vật thể được xếp chồng hoặc xác nhận số lớp, hệ thống xử lý vật liệu có thể hoạt động đáng tin cậy hơn và tránh các lỗi liên quan đến đếm hoặc chiều cao không chính xác.

Kiểm tra độ dày và kích thước rất quan trọng đối với đảm bảo chất lượng trong dây chuyền. Quá trình này bao gồm việc đo các bộ phận, tấm và các thành phần khác nhau khi chúng được sản xuất, giúp đảm bảo chúng đáp ứng dung sai và tiêu chuẩn quy định mà không làm chậm dây chuyền sản xuất.

Giám sát dịch chuyển cung cấp phản hồi thời gian thực cho các loại thiết bị khác nhau như bàn định vị, máy ép và máy tạo hình. Giám sát liên tục đảm bảo các máy này hoạt động trong các thông số dự kiến của chúng, do đó cải thiện độ chính xác và giảm nguy cơ lỗi.

Kiểm soát chất lượng thường được thực hiện thông qua các kiểm tra đạt/không đạt sử dụng các giá trị ngưỡng có nguồn gốc từ các giá trị đo khoảng cách kỹ thuật số. Phương pháp này cung cấp một phương tiện đơn giản để quyết định xem một sản phẩm có đáp ứng các yêu cầu chất lượng hay không, đơn giản hóa việc ra quyết định tại sàn sản xuất.

Cuối cùng, hướng dẫn robot được hưởng lợi từ phản hồi khoảng cách tương tự, điều cần thiết cho các hoạt động lấy và đặt và các hệ thống xử lý tự động. Bằng cách cung cấp thông tin khoảng cách chính xác, robot có thể thực hiện nhiệm vụ của mình hiệu quả hơn và với độ tin cậy cao hơn.
