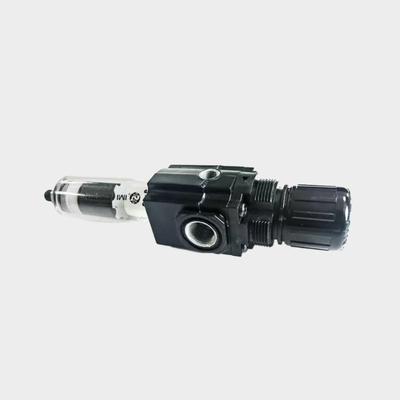

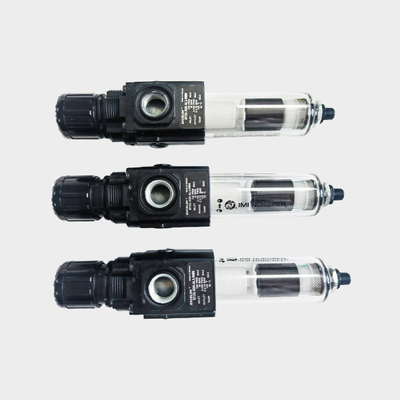

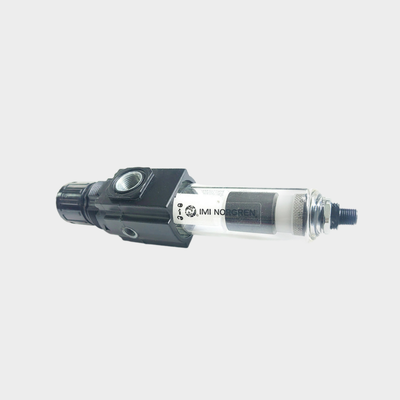

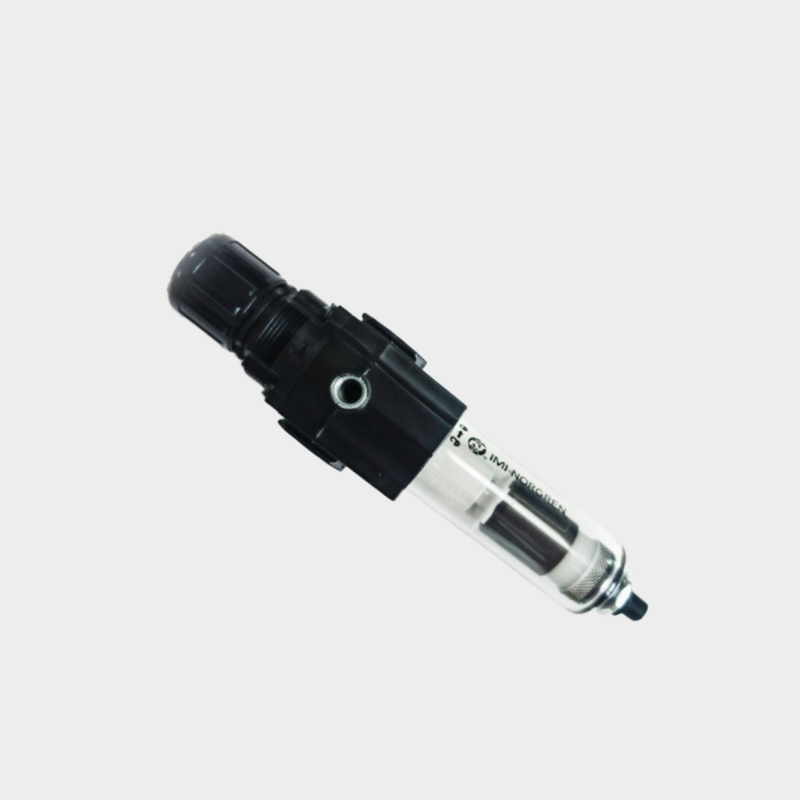

NORGREN B72G‐2AS‐000‐014 B72G‐2AS‐980 In‐Line Pneumatic Filter‐Regulator Meter Port Design Bảo vệ các thiết bị khí nén hạ lưu dưới nhiệt độ môi trường ngoài trời khắc nghiệt

Mô tả sản phẩm:

Dòng Norgren B72G và B73G đại diện cho bộ điều chỉnh bộ lọc hiệu suất cao trong hệ thống chuẩn bị không khí mô-đun Excelon. Các thiết bị tích hợp này kết hợp liền mạch quá trình lọc và điều chỉnh áp suất vào một vỏ nhỏ gọn. Chúng loại bỏ nước và các hạt rắn một cách hiệu quả khỏi đường dẫn khí nén đồng thời đảm bảo kiểm soát chính xác áp suất hạ lưu.

Được thiết kế chú trọng đến tính linh hoạt, hệ thống Excelon cho phép các thiết bị này được lắp đặt nội tuyến hoặc theo mô-đun cùng với các sản phẩm Excelon khác. Sử dụng các kết nối Quickclamp, thiết kế này tạo điều kiện cho việc mở rộng dễ dàng và bảo trì hệ thống chuẩn bị không khí một cách đơn giản.

Dòng B72G được trang bị các tùy chọn cổng G1/4 và G3/8, mang lại tốc độ dòng chảy 38 dm³/s (80 SCFM). Mặt khác, dòng B73G cung cấp các kích thước cổng G1/4, G3/8 và G1/2 và hỗ trợ tốc độ dòng chảy cao hơn 50 dm³/s (106 SCFM). Cả hai mẫu đều kết hợp thiết kế van cân bằng để giảm thiểu tác động của biến động áp suất đầu vào đến áp suất đầu ra, đảm bảo điều chỉnh nhất quán.

Các bộ điều chỉnh bộ lọc này cung cấp tính linh hoạt thông qua các phần tử lọc polypropylen thiêu kết 5 µm hoặc 40 µm tùy chọn, cùng với cấu hình xả thủ công hoặc tự động. Những tính năng như vậy làm cho chúng phù hợp với nhiều ứng dụng công nghiệp.

Các điểm nổi bật khác về thiết kế bao gồm núm điều chỉnh ấn để khóa được bao phủ bởi nắp chống giả mạo, bát lưỡi lê tháo nhanh để bảo trì không gặp rắc rối và các cổng đo lưu lượng đầy đủ cho phép theo dõi áp suất mà không hạn chế luồng khí. Bát polycarbonate trong suốt mang lại khả năng hiển thị 360 độ về mức độ ngưng tụ. Hơn nữa, các tùy chọn thân bằng kẽm hoặc nhôm giúp tăng cường độ bền, khiến các thiết bị này trở nên đáng tin cậy trong những môi trường đòi hỏi khắt khe.

Đặc trưng:

Thiết bị này kết hợp lọc hạt và điều chỉnh áp suất thành một thiết bị nhỏ gọn duy nhất, giúp tiết kiệm không gian lắp đặt quý giá. Bằng cách tích hợp các chức năng này, nó sẽ hợp lý hóa quá trình chuẩn bị không khí.

Hệ thống này hỗ trợ cả cài đặt nội tuyến và mô-đun với các sản phẩm chuẩn bị không khí Excelon khác. Kết nối kẹp nhanh cho phép lắp ráp dễ dàng và linh hoạt, nâng cao tính linh hoạt trong các thiết lập khác nhau.

Có sẵn hai cấp lọc, bao gồm các phần tử lọc bằng polypropylen thiêu kết 5 µm hoặc 40 µm. Những lựa chọn này giúp loại bỏ hiệu quả các chất gây ô nhiễm để đảm bảo cung cấp không khí sạch.

Người dùng có thể lựa chọn giữa cấu hình xả thủ công và tự động. Phiên bản thủ công bao gồm ống xả 1/4 vòng, trong khi tùy chọn tự động cung cấp khả năng loại bỏ nước ngưng rảnh tay.

Bát polycarbonate trong suốt cung cấp khả năng hiển thị 360 độ về mức độ ngưng tụ, giúp dễ dàng theo dõi trạng thái của hệ thống mà không cần phải tháo rời các bộ phận.

Núm điều chỉnh ấn để khóa ngăn ngừa những thay đổi ngẫu nhiên trong cài đặt áp suất, đảm bảo vận hành ổn định. Ngoài ra, còn có vỏ chống giả mạo để tăng cường bảo mật.

Thiết kế giảm áp cho phép giảm áp suất ở hạ lưu khi hệ thống ngừng hoạt động. Thiết kế van cân bằng giảm thiểu tác động của sự thay đổi áp suất đầu vào đến áp suất đầu ra, giúp điều chỉnh ổn định.

Các cổng đo 1/8" lưu lượng đầy đủ cho phép theo dõi áp suất mà không hạn chế luồng không khí. Cơ chế bát lưỡi lê nhả nhanh tạo điều kiện loại bỏ nhanh chóng để thay thế và bảo trì bộ phận mà không cần dụng cụ.

Mẫu B72G cung cấp công suất lưu lượng cao 38 dm³/s (80 SCFM), trong khi mẫu B73G cung cấp 50 dm³/s (106 SCFM). Áp suất đầu ra có thể được điều chỉnh trong phạm vi rộng từ 0,3 đến 10 bar. Xếp hạng áp suất đầu vào tối đa bao gồm 10 bar đối với bát trong suốt và 17 bar đối với bát kim loại.

Phạm vi nhiệt độ hoạt động là -34°C đến +50°C với bát bằng polycarbonate và -20°C đến +65°C khi sử dụng bát bằng kim loại.

Thông số kỹ thuật:

Chất bôi trơn điều chỉnh bộ lọc khí nén này kết hợp hiệu quả của bộ lọc sương mù dầu FESTO với độ tin cậy của Bộ giảm áp, đảm bảo xử lý không khí tối ưu. Bộ lọc sương mù dầu FESTO lọc và bôi trơn khí nén một cách hiệu quả, nâng cao hiệu suất và tuổi thọ của hệ thống khí nén.

Ứng dụng:

9

Hỗ trợ và Dịch vụ:

Bộ bôi trơn bộ điều chỉnh bộ lọc khí nén (FRL) của chúng tôi được thiết kế để đảm bảo hiệu suất tối ưu và tuổi thọ cho hệ thống khí nén của bạn bằng cách cung cấp không khí sạch, được điều chỉnh và bôi trơn. Để được hỗ trợ kỹ thuật, vui lòng tham khảo hướng dẫn sử dụng sản phẩm đi kèm với thiết bị FRL của bạn, trong đó có hướng dẫn cài đặt, vận hành và bảo trì chi tiết.

Để duy trì hiệu quả của FRL, hãy thường xuyên kiểm tra và thay thế các bộ phận lọc, theo dõi và điều chỉnh cài đặt áp suất của bộ điều chỉnh theo yêu cầu, đồng thời đổ đầy dầu khí nén thích hợp vào bình chứa chất bôi trơn. Việc kiểm tra định kỳ xem có rò rỉ và hao mòn cũng được khuyến nghị để tránh thời gian ngừng hoạt động của hệ thống.

Nếu bạn gặp bất kỳ sự cố nào với Bộ bôi trơn bộ điều chỉnh bộ lọc khí nén, hướng dẫn khắc phục sự cố có sẵn trong sách hướng dẫn để giúp xác định và giải quyết các sự cố phổ biến như dao động áp suất, bôi trơn không đủ hoặc ô nhiễm không khí.

Để được hỗ trợ kỹ thuật bổ sung, tài liệu về sản phẩm hoặc để hỏi về các bộ phận và phụ kiện thay thế, vui lòng truy cập trang web chính thức của chúng tôi hoặc tham khảo ý kiến ​​nhà phân phối được ủy quyền của bạn.

Chúng tôi cam kết cung cấp dịch vụ và hỗ trợ toàn diện để đảm bảo hệ thống khí nén của bạn hoạt động trơn tru và hiệu quả với các sản phẩm FRL của chúng tôi.

Đóng gói và vận chuyển:

Bao bì sản phẩm:Bộ bôi trơn bộ điều chỉnh bộ lọc khí nén được đóng gói cẩn thận để đảm bảo bảo vệ tối đa trong quá trình vận chuyển. Nó được bọc chắc chắn trong một hộp các tông chắc chắn có chèn xốp tùy chỉnh để ngăn chặn mọi chuyển động hoặc hư hỏng. Mỗi thiết bị được bọc riêng trong bọc bong bóng chống tĩnh điện và dán kín bằng băng chống giả. Bao bì còn bao gồm sách hướng dẫn sử dụng, hướng dẫn lắp đặt và thẻ bảo hành, tất cả đều được sắp xếp gọn gàng để dễ dàng lấy ra.

Vận chuyển:Chúng tôi cung cấp các tùy chọn vận chuyển đáng tin cậy để cung cấp Dầu bôi trơn điều chỉnh bộ lọc khí nén của bạn một cách an toàn và kịp thời. Sản phẩm được vận chuyển thông qua các dịch vụ chuyển phát nhanh đáng tin cậy với tính năng theo dõi có sẵn cho mọi đơn hàng. Tùy thuộc vào điểm đến, các tùy chọn vận chuyển bao gồm chuyển phát tiêu chuẩn, chuyển phát nhanh và chuyển phát nhanh. Tất cả các lô hàng đều được dán nhãn cẩn thận kèm theo hướng dẫn xử lý để đảm bảo sản phẩm đến nơi trong tình trạng hoàn hảo. Vận chuyển quốc tế cũng có sẵn với các tài liệu hải quan thích hợp được cung cấp.
