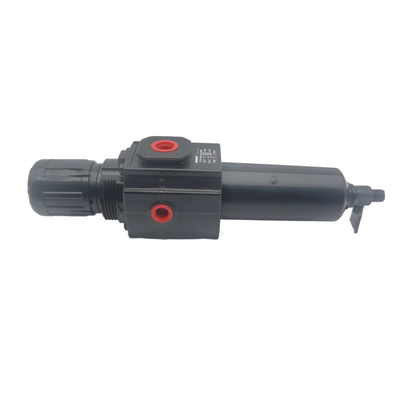

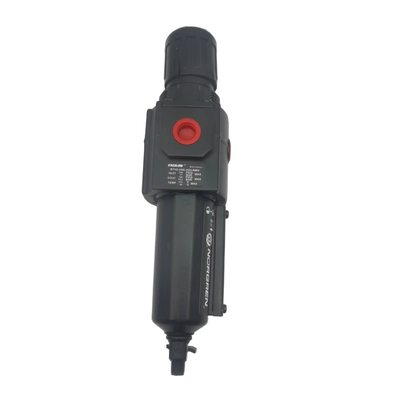

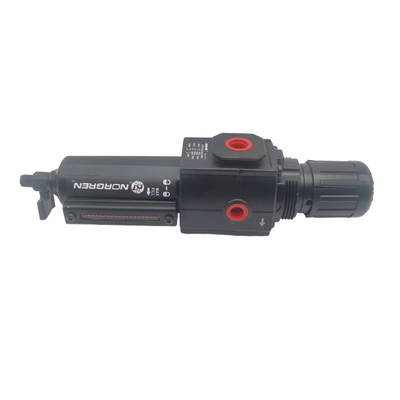

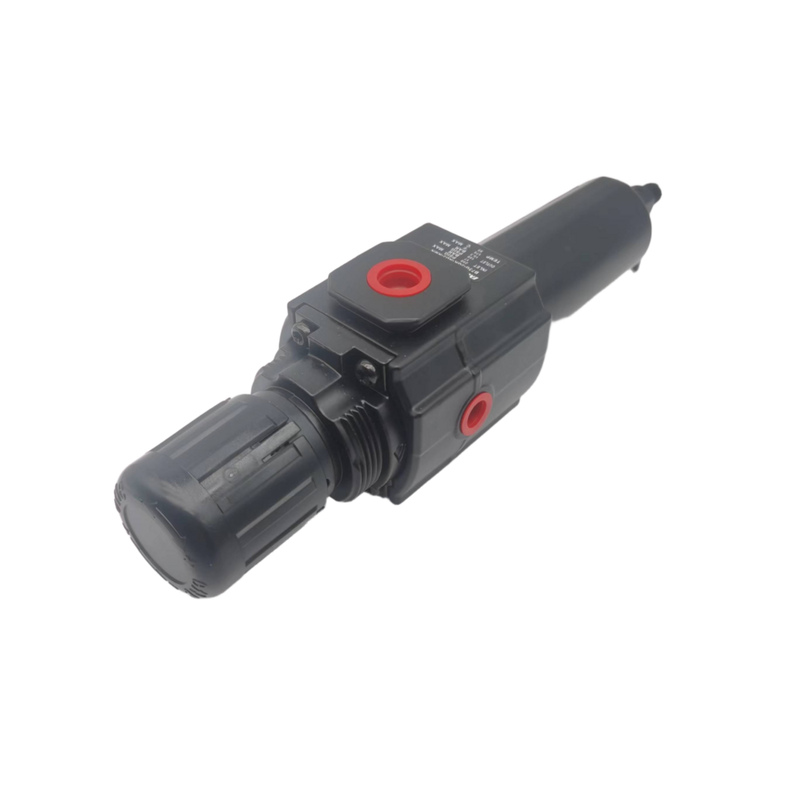

NORGREN B73G‐3AK‐QD1‐RMG B73G‐3GK‐QD3‐RMG B73G‐4AK‐AD1‐RMN Excelon Plus Phân tích xử lý không khí nén Bộ phận tháo rời không công cụ

Mô tả sản phẩm:

Dòng Norgren B72G và B73G là bộ điều chỉnh lọc hiệu suất cao trong hệ thống chuẩn bị khí Excelon mô-đun. Các thiết bị tích hợp này kết hợp cả lọc và điều chỉnh áp suất trong một đơn vị nhỏ gọn, loại bỏ hiệu quả nước và các chất ô nhiễm rắn khỏi đường khí nén đồng thời đảm bảo kiểm soát áp suất hạ lưu chính xác. Thiết kế Excelon sáng tạo hỗ trợ lắp đặt nối tiếp hoặc mô-đun cùng với các thành phần Excelon khác, sử dụng kết nối Quickclamp để tạo điều kiện mở rộng hệ thống đơn giản và bảo trì dễ dàng.

Dòng B72G có các kích thước cổng G1/4 và G3/8 và hỗ trợ lưu lượng lên đến 38 dm³/s (80 SCFM). So với dòng B73G, dòng này bao gồm các tùy chọn cổng G1/4, G3/8 và G1/2, cung cấp công suất lưu lượng cao hơn là 50 dm³/s (106 SCFM). Cả hai dòng đều tích hợp thiết kế van cân bằng giúp giảm tác động của sự biến động áp suất đầu vào lên áp suất đầu ra, do đó cung cấp khả năng điều chỉnh ổn định và đáng tin cậy. Ngoài ra, các đơn vị này được trang bị các phần tử lọc polypropylene thiêu kết có sẵn ở các định mức 5 µm hoặc 40 µm, và chúng cung cấp các tùy chọn xả thủ công và tự động, cho phép linh hoạt đáp ứng nhiều yêu cầu công nghiệp.

Được thiết kế với sự tiện lợi cho người dùng, các đơn vị có núm điều chỉnh nhấn để khóa được bảo vệ bởi nắp chống giả mạo. Việc bảo trì được đơn giản hóa với bát gài tháo nhanh, trong khi các cổng đo lưu lượng đầy đủ cho phép giám sát áp suất liên tục mà không hạn chế luồng khí. Các bát polycarbonate trong suốt cung cấp khả năng hiển thị 360 độ để dễ dàng theo dõi mức ngưng tụ. Được chế tạo với thân bằng kẽm hoặc nhôm, các bộ điều chỉnh lọc này đảm bảo hoạt động bền bỉ ngay cả trong những môi trường khắc nghiệt nhất.

Tính năng:

Bộ lọc và bộ điều chỉnh tích hợp kết hợp lọc hạt với điều chỉnh áp suất trong một đơn vị nhỏ gọn. Thiết kế này giúp tiết kiệm không gian lắp đặt quý giá đồng thời đảm bảo xử lý khí hiệu quả.

Với Hệ thống Mô-đun Excelon, sản phẩm này hỗ trợ cả lắp đặt nối tiếp và mô-đun. Người dùng có thể dễ dàng kết nối nó với các thiết bị chuẩn bị khí Excelon khác bằng các kết nối Quickclamp tiện lợi.

Bộ lọc có sẵn ở hai cấp độ: các phần tử polypropylene thiêu kết 5 µm và 40 µm. Cả hai tùy chọn đều cung cấp khả năng loại bỏ hiệu quả các chất ô nhiễm để bảo vệ thiết bị hạ lưu.

Để quản lý ngưng tụ, có các tùy chọn cho xả thủ công 1/4 vòng hoặc cấu hình xả tự động. Các bát polycarbonate trong suốt cung cấp khả năng hiển thị 360 độ, giúp dễ dàng theo dõi mức ngưng tụ trong nháy mắt.

Đơn vị được trang bị núm điều chỉnh nhấn để khóa ngăn ngừa thay đổi cài đặt áp suất ngoài ý muốn. Để tăng cường bảo mật, cũng có sẵn nắp chống giả mạo. Thiết kế giảm áp cho phép giảm áp suất hạ lưu khi hệ thống bị chặn.

Thiết kế van cân bằng giảm thiểu tác động của sự biến động áp suất đầu vào, đảm bảo điều chỉnh áp suất đầu ra ổn định cho hiệu suất nhất quán.

Các cổng đo 1/8" lưu lượng đầy đủ cho phép giám sát áp suất mà không hạn chế luồng khí. Việc bảo trì được đơn giản hóa với bát gài tháo nhanh cho phép tháo bát nhanh chóng để thay thế phần tử mà không cần dụng cụ.

Đơn vị cung cấp công suất lưu lượng cao, với các mẫu B72G và B73G hỗ trợ lần lượt 38 dm³/s (80 SCFM) và 50 dm³/s (106 SCFM).

Áp suất đầu ra có thể được điều chỉnh trong phạm vi rộng từ 0,3 đến 10 bar. Áp suất đầu vào tối đa thay đổi tùy thuộc vào vật liệu bát: lên đến 10 bar đối với bát trong suốt và 17 bar đối với bát kim loại.

Phạm vi nhiệt độ vận hành cũng phụ thuộc vào loại bát, với bát polycarbonate được định mức từ -34°C đến +50°C và bát kim loại từ -20°C đến +65°C.

Thông số kỹ thuật:

Ứng dụng:

Hỗ trợ và Dịch vụ:

Các bộ điều chỉnh bôi trơn lọc khí nén (FRL) của chúng tôi được thiết kế để đảm bảo hiệu suất tối ưu và tuổi thọ của hệ thống khí nén của bạn bằng cách cung cấp nguồn cung cấp khí sạch, được điều chỉnh và bôi trơn. Để được hỗ trợ kỹ thuật, vui lòng tham khảo hướng dẫn sử dụng sản phẩm để biết hướng dẫn lắp đặt, quy trình bảo trì và mẹo khắc phục sự cố.

Bảo trì định kỳ bộ FRL bao gồm việc kiểm tra và xả bát lọc để loại bỏ các chất ô nhiễm tích tụ, xác minh cài đặt áp suất chính xác và đảm bảo mức bôi trơn phù hợp. Việc thay thế các phần tử lọc và dầu bôi trơn nên được thực hiện theo lịch trình bảo trì để ngăn ngừa sự cố hệ thống.

Nếu bạn gặp bất kỳ sự cố nào với bộ FRL, hãy đảm bảo rằng nguồn cung cấp khí nằm trong phạm vi áp suất khuyến nghị, phần tử lọc không bị tắc và bộ bôi trơn chứa đúng loại và lượng dầu. Để khắc phục sự cố nâng cao, hãy tham khảo tài liệu kỹ thuật chi tiết được cung cấp kèm theo sản phẩm.

Chúng tôi cũng cung cấp các dịch vụ toàn diện bao gồm hỗ trợ lắp đặt, chẩn đoán hệ thống và các chương trình bảo trì phòng ngừa để giúp tối đa hóa hiệu quả và độ tin cậy của thiết bị khí nén của bạn. Đội ngũ kỹ thuật của chúng tôi được trang bị để hỗ trợ các cấu hình tùy chỉnh và tích hợp với các hệ thống hiện có.

Đối với phụ tùng và phụ kiện tương thích với bộ điều chỉnh bôi trơn lọc khí nén của bạn, vui lòng tham khảo danh sách phụ tùng trong tài liệu sản phẩm để đảm bảo lựa chọn và lắp đặt chính xác. Sử dụng phụ tùng chính hãng giúp duy trì hiệu suất và tiêu chuẩn an toàn tối ưu.

Để nâng cao hiệu suất hệ thống, hãy xem xét hiệu chuẩn định kỳ bộ điều chỉnh áp suất và kiểm tra đầu ra của bộ bôi trơn để phù hợp với yêu cầu ứng dụng. Việc lựa chọn và thiết lập bộ FRL phù hợp là rất quan trọng để duy trì chất lượng không khí và bảo vệ các bộ phận hạ lưu.

Đóng gói và Vận chuyển:

Đóng gói sản phẩm: Bộ điều chỉnh bôi trơn lọc khí nén được đóng gói an toàn trong một hộp chắc chắn, chống va đập để đảm bảo bảo vệ trong quá trình vận chuyển. Bên trong, thiết bị được đệm bằng các miếng chèn xốp để ngăn ngừa di chuyển và hư hỏng. Tất cả các thành phần, bao gồm cả phụ kiện và hướng dẫn sử dụng, được sắp xếp gọn gàng và niêm phong trong túi nhựa để duy trì sự sạch sẽ và nguyên vẹn. Bao bì được dán nhãn với chi tiết sản phẩm, hướng dẫn xử lý và mã vạch để dễ dàng nhận dạng.

Vận chuyển: Sản phẩm được vận chuyển bằng các dịch vụ chuyển phát nhanh đáng tin cậy với các tùy chọn giao hàng tiêu chuẩn hoặc giao hàng nhanh. Mỗi gói hàng được kiểm tra cẩn thận trước khi xuất xưởng để đảm bảo chất lượng và tính đầy đủ. Thông tin theo dõi được cung cấp cho khách hàng sau khi vận chuyển để theo dõi thời gian thực. Đối với các đơn hàng số lượng lớn, sản phẩm được đóng gói trên pallet và quấn màng co để tăng cường độ ổn định và tạo điều kiện xử lý an toàn trong quá trình vận chuyển.
