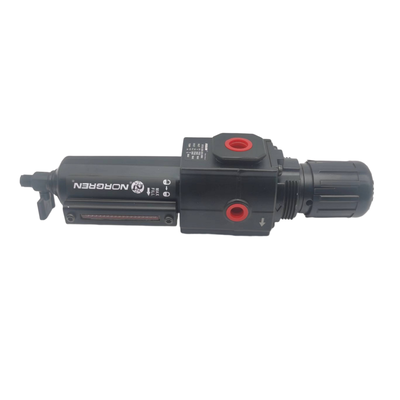

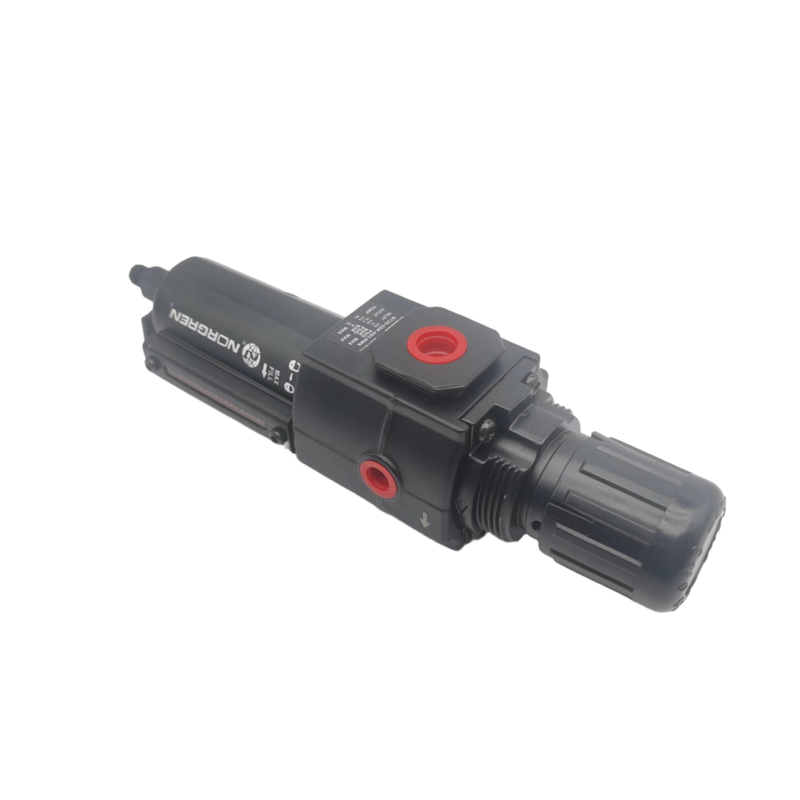

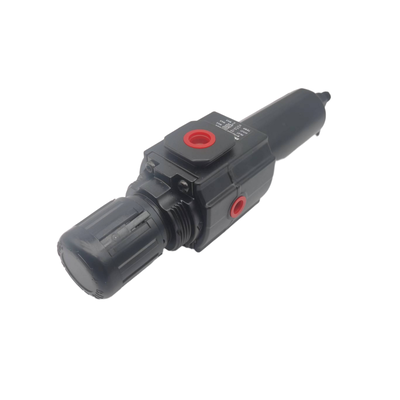

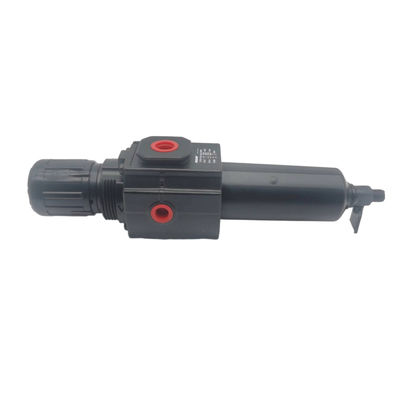

NORGREN B73G‐2GK‐QD1‐RMG B73G‐2AK‐QD1‐RMN Máy điều chỉnh bộ lọc kết hợp khí nén hiệu quả cao tách dầu-nước cổng đo dòng chảy đầy đủ phù hợp cho máy dệt may và mạch kiểm soát thử nghiệm khí nén

Mô tả sản phẩm:

Dòng Norgren B72G và B73G là bộ điều chỉnh lọc hiệu suất cao trong hệ thống chuẩn bị khí Excelon mô-đun. Các thiết bị tích hợp này kết hợp cả chức năng lọc và điều chỉnh áp suất vào một vỏ nhỏ gọn duy nhất. Chúng loại bỏ hiệu quả nước và các chất gây ô nhiễm rắn khỏi đường khí nén đồng thời đảm bảo kiểm soát chính xác áp suất hạ lưu.

Được thiết kế với sự linh hoạt, hệ thống Excelon cho phép lắp đặt các bộ phận này theo kiểu nối tiếp hoặc như một phần của thiết lập mô-đun cùng với các thành phần Excelon khác. Sử dụng kết nối Quickclamp, dòng sản phẩm này hỗ trợ mở rộng dễ dàng và đơn giản hóa các quy trình bảo trì, nâng cao hiệu quả hệ thống tổng thể.

Dòng B72G có sẵn với các kích thước cổng G1/4 và G3/8, cung cấp lưu lượng 38 dm³/s (80 SCFM). Ngược lại, dòng B73G cung cấp nhiều tùy chọn cổng hơn — G1/4, G3/8 và G1/2 — và hỗ trợ lưu lượng cao hơn là 50 dm³/s (106 SCFM). Cả hai mẫu đều tích hợp thiết kế van cân bằng, giúp giảm thiểu ảnh hưởng của sự biến động áp suất đầu vào lên áp suất đầu ra, đảm bảo điều chỉnh ổn định và đáng tin cậy.

Các bộ điều chỉnh lọc này được trang bị các phần tử lọc polypropylene thiêu kết có các cấp độ 5 µm hoặc 40 µm và chúng cung cấp cả cấu hình xả thủ công và tự động. Sự linh hoạt như vậy làm cho chúng phù hợp với một loạt các ứng dụng công nghiệp đòi hỏi chuẩn bị khí chính xác và loại bỏ chất gây ô nhiễm.

Các tính năng bổ sung bao gồm núm điều chỉnh khóa bằng cách nhấn được bảo vệ bởi nắp chống giả mạo và bát gài nhanh giúp đơn giản hóa các tác vụ bảo trì. Các cổng đo lưu lượng đầy đủ cho phép theo dõi áp suất mà không ảnh hưởng đến luồng khí, trong khi các bát polycarbonate trong suốt cung cấp khả năng hiển thị 360 độ về mức ngưng tụ. Các bộ phận được chế tạo với thân bằng kẽm và nhôm bền bỉ, làm cho chúng phù hợp với môi trường hoạt động khắc nghiệt.

Đặc trưng:

Bộ lọc và bộ điều chỉnh tích hợp kết hợp lọc hạt với điều chỉnh áp suất trong một đơn vị nhỏ gọn duy nhất. Thiết kế này giúp tiết kiệm không gian lắp đặt quý giá đồng thời đảm bảo chuẩn bị khí hiệu quả.

Với Hệ thống Mô-đun Excelon, sản phẩm này hỗ trợ cả lắp đặt nối tiếp và mô-đun. Nó kết nối liền mạch với các bộ phận chuẩn bị khí Excelon khác bằng các kết nối Quickclamp tiện lợi.

Hai cấp độ lọc có sẵn để đáp ứng các nhu cầu ứng dụng khác nhau. Người dùng có thể chọn từ các phần tử lọc polypropylene thiêu kết 5 µm hoặc 40 µm để loại bỏ hiệu quả các chất gây ô nhiễm.

Thiết kế cung cấp sự linh hoạt thông qua các tùy chọn xả thủ công và tự động. Chọn một trong hai tùy chọn xả thủ công 1/4 vòng hoặc thiết lập xả tự động dựa trên sở thích bảo trì.

Các bát polycarbonate trong suốt cung cấp khả năng hiển thị 360° về mức ngưng tụ, cho phép giám sát dễ dàng. Núm điều chỉnh khóa bằng cách nhấn ngăn ngừa thay đổi áp suất ngẫu nhiên và có thể được tăng cường bằng nắp chống giả mạo để tăng cường bảo mật.

Thiết kế giảm áp cho phép giảm áp suất hạ lưu khi hệ thống bị ngắt kết nối. Ngoài ra, thiết kế van cân bằng giúp giảm thiểu ảnh hưởng của sự biến động áp suất đầu vào lên áp suất đầu ra, đảm bảo điều chỉnh ổn định.

Các cổng đo 1/8" lưu lượng đầy đủ cho phép theo dõi áp suất mà không hạn chế luồng khí. Bát gài nhanh cho phép tháo lắp nhanh chóng và không cần dụng cụ để thay thế bộ phận và bảo trì.

• Dung lượng lưu lượng cao: B72G cung cấp 38 dm³/s (80 SCFM); B73G cung cấp 50 dm³/s (106 SCFM).
• Dải áp suất: Áp suất đầu ra có thể điều chỉnh từ 0,3 đến 10 bar.
• Áp suất đầu vào tối đa: 10 bar cho bát trong suốt; 17 bar cho bát kim loại.
• Nhiệt độ hoạt động: -34°C đến +50°C cho bát polycarbonate; -20°C đến +65°C cho bát kim loại.

Thông số kỹ thuật:

Ứng dụng:

Hỗ trợ và Dịch vụ:

Các bộ điều chỉnh bôi trơn lọc khí nén (FRL) của chúng tôi được thiết kế để đảm bảo hiệu suất tối ưu và tuổi thọ của hệ thống khí nén của bạn bằng cách cung cấp nguồn cung cấp khí sạch, được điều chỉnh và bôi trơn. Để được hỗ trợ kỹ thuật, vui lòng đảm bảo bạn có sẵn số kiểu máy và thông số kỹ thuật của bộ FRL khi tìm kiếm trợ giúp.

Lắp đặt: Lắp đặt đúng cách là rất quan trọng đối với hoạt động hiệu quả của bộ FRL của bạn. Đảm bảo bộ phận được lắp đặt đúng hướng theo hướng dòng chảy được chỉ ra trên thiết bị. Sử dụng các phụ kiện phù hợp và tránh siết quá chặt để ngăn ngừa hư hỏng.

Bảo trì: Bảo trì thường xuyên các bộ phận lọc, bộ điều chỉnh và bộ bôi trơn là cần thiết để duy trì hiệu quả hệ thống. Thay thế các phần tử lọc định kỳ để tránh tắc nghẽn, kiểm tra và điều chỉnh cài đặt áp suất bộ điều chỉnh khi cần thiết và đổ đầy bộ bôi trơn bằng chất bôi trơn được khuyến nghị để đảm bảo bôi trơn đúng cách cho thiết bị hạ lưu.

Khắc phục sự cố: Các sự cố phổ biến như giảm áp suất, rò rỉ khí hoặc bôi trơn không đủ thường có thể được giải quyết bằng cách kiểm tra các tắc nghẽn, rò rỉ hoặc mức chất bôi trơn thấp. Xác minh rằng tất cả các kết nối đều chắc chắn và bộ phận không bị bám bụi bẩn.

An toàn: Luôn xả áp suất hệ thống trước khi thực hiện bất kỳ bảo trì hoặc điều chỉnh nào trên bộ FRL. Sử dụng thiết bị bảo hộ cá nhân khi cần thiết để ngăn ngừa thương tích.

Để biết tài liệu kỹ thuật chi tiết, phụ tùng thay thế và hướng dẫn dịch vụ, vui lòng tham khảo tài liệu sản phẩm được cung cấp cùng với bộ FRL của bạn hoặc truy cập trang web chính thức của chúng tôi.

Đóng gói và Vận chuyển:

Bộ điều chỉnh bôi trơn lọc khí nén được đóng gói cẩn thận để đảm bảo sự bảo vệ tối đa trong quá trình vận chuyển. Mỗi bộ phận được đặt chắc chắn trong một hộp carton cứng cáp với các miếng đệm xốp tùy chỉnh để ngăn ngừa di chuyển và hấp thụ sốc. Bao bì được thiết kế để bảo vệ sản phẩm khỏi độ ẩm, bụi và va đập, duy trì tính toàn vẹn của nó cho đến khi đến tay người dùng cuối.

Để vận chuyển, chúng tôi sử dụng các dịch vụ chuyển phát nhanh đáng tin cậy cung cấp các tùy chọn theo dõi và bảo hiểm để đảm bảo giao hàng an toàn. Sản phẩm được vận chuyển với nhãn rõ ràng, bao gồm hướng dẫn xử lý và thông tin sản phẩm, để tạo điều kiện thuận lợi cho việc thông quan và xử lý suôn sẻ. Chúng tôi cung cấp nhiều tùy chọn vận chuyển khác nhau bao gồm vận chuyển tiêu chuẩn, vận chuyển nhanh và vận chuyển số lượng lớn để đáp ứng các nhu cầu khác nhau của khách hàng.
