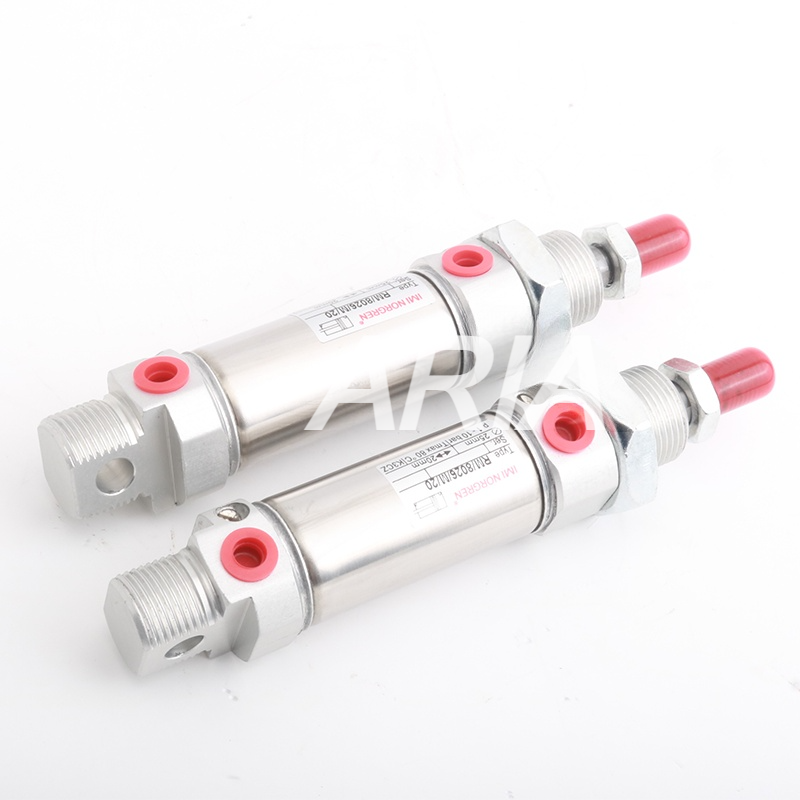

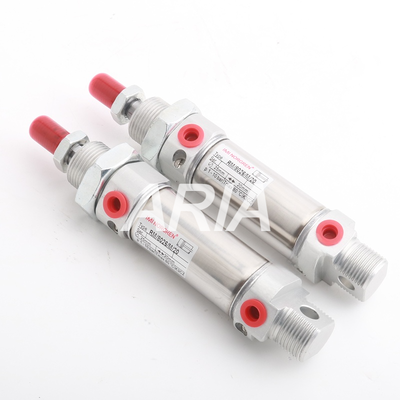

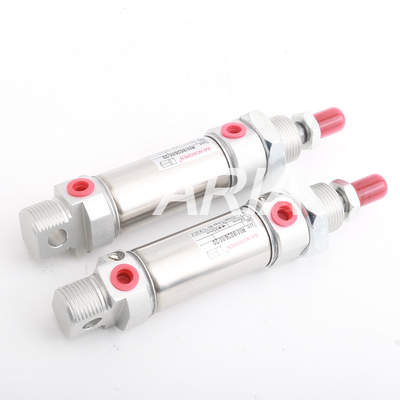

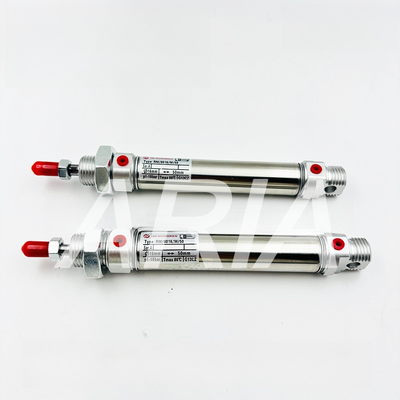

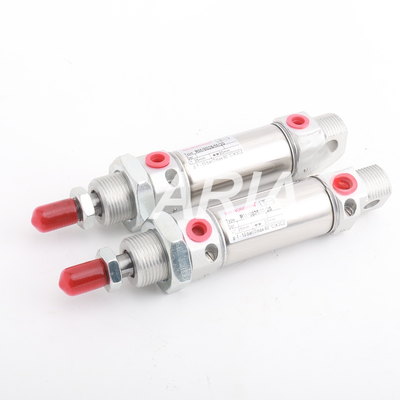

Name: IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Trường kính xi lanh Φ 10 Lôi đơn hoạt động ISO6432 Mini xi lanh
Brand: YW DKE TRADING COMPANY
SKU: RA/802063/M/350
Availability: InStock

Nhà Sản phẩm Xi lanh khí nén Piston

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Trường kính xi lanh Φ 10 Lôi đơn hoạt động ISO6432 Mini xi lanh

Thông tin chi tiết sản phẩm:

Hàng hiệu:	NORGREN
Chứng nhận:	CE
Model Number:	RA/802063/M/350

Thanh toán:

Minimum Order Quantity:	1
Giá bán:	Có thể đàm phán
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, PayPal
Supply Ability:	5000 Pieces/1Month

Tiếp xúc

Chi tiết sản phẩm

Thương hiệu:	IMI Norgren	Tiêu chuẩn:	ISO15552
Loạt:	RA/802000	Hoạt động:	Tiêu chuẩn tác động kép
lỗ xi lanh:	63 mm	Kiểu:	xi lanh tiêu chuẩn
Làm nổi bật:	ISO6432 xi lanh khí hoạt động đơn , xi lanh mini piston , Xăng khí nén IMI Norgren Φ10

1. Mô hình danh mã (Hai loại được phân biệt)

RM/28010/XX: Phiên bản cơ bản không có piston từ tính; không có vòng từ tính, không tương thích với các công tắc từ tính
RM/28010/M/XX: Phiên bản có vòng xoay từ tính tích hợp, tương thích với các công tắc phát hiện vị trí từ tính

Dòng 28000: Các xi lanh hoạt động đơn với lò xo quay bên trong (khác với loạt RM/8000 hoạt động kép)
10 = Kích thước khoan Φ10mm
Số hậu tố: Đường chuẩn (20/25/40/50/100/160mm)

2Các thông số kỹ thuật cốt lõi phổ biến (tương tự cho tất cả các mô hình)

2.1 Tiêu chuẩn & Hoạt động

Tiêu chuẩn tuân thủ: Tiêu chuẩn quốc tế ISO 6432 cho các xi lanh tròn nhỏ
Chế độ hoạt động: Tự động (bổ sung thông qua nguồn cung cấp không khí, rút lại tự động bằng lò xo tích hợp)
Gối: Gối polyurethane PU cố định ở cả hai đầu; gối không điều chỉnh

2.2 Thông số kỹ thuật của chất lỏng vận hành

Trung bình: Không khí nén sạch lọc, hoạt động không có dầu bôi trơn có sẵn (được khuyến cáo lọc độ chính xác 5μm)
Áp suất hoạt động: 2 ~ 10 bar
Áp suất nổ: 12 bar
Nhiệt độ hoạt động: -10 °C ~ + 80 °C; cung cấp không khí khô cần dưới 2 °C để ngăn ngừa băng
Sợi cổng không khí: Sợi nội bộ M5
Chi tiết cụ thể của thanh pít: đường kính thanh Φ6mm, sợi dây trước M4

2.3 Toàn bộ vật liệu xây dựng (hợp nhất trong toàn bộ loạt)

Thùng: Thép không gỉ austenit, chống rỉ sét & chống ăn mòn
Cây pít: thép không gỉ austenit
Mái cuối: Hợp kim nhôm anodized sạch
Mật kim tiêu chuẩn: cao su nitrile NBR; Mật kim fluoro tùy chọn cho các ứng dụng nhiệt độ cao
Nệm và Máy lau: Polyurethane PU
Thiết bị phụ kiện tiêu chuẩn: Chất đinh gắn phía trước, Chất đinh khóa thanh piston

2.4 Đặc điểm cấu trúc

Các nắp đầu cứng, chống va chạm và chống nứt
Sợi dây gắn tay kéo đơn phía sau tích hợp, không yêu cầu hỗ trợ tay kéo bổ sung
Các niêm phong kiểu Z ma sát thấp để hoạt động trơn tru ở tốc độ cao / thấp và kéo dài tuổi thọ
Cơ thể tròn thép không gỉ nhỏ gọn, lý tưởng cho không gian lắp đặt hạn chế trên thiết bị
Tất cả các thành phần tiếp xúc bằng thép không gỉ, phù hợp với môi trường ẩm và ăn mòn nhẹ

3. Phân loại mô hình theo đột quỵ

Chỉ có chiều dài đột quỵ và cấu hình vòng nam châm khác nhau; tất cả các thông số khác vẫn phù hợp

表格

Mô hình	Loại piston	Động cơ tiêu chuẩn	Sự khác biệt về ứng dụng
RM/28010/20	Đút không từ tính	20mm	Thiết bị đơn giản ngắn, không cần phát hiện vị trí
RM/28010/25	Đút không từ tính	25mm	Cơ chế đẩy và kẹp vật liệu ngắn
RM/28010/40	Đút không từ tính	40mm	Định vị kính thiên văn trung bình
RM/28010/50	Đút không từ tính	50mm	Mô hình đường đập tiêu chuẩn chung
RM/28010/100	Đút không từ tính	100mm	Đẩy dài và chuyển động
RM/28010/160	Đút không từ tính	160mm	Các trạm kính thiên văn cực dài
RM/28010/M/20	Nhẫn từ tính tích hợp	20mm	Yêu cầu phản hồi vị trí thông qua các công tắc từ tính
RM/28010/M/25	Nhẫn từ tính tích hợp	25mm	Phát hiện tín hiệu vị trí trạm tự động
RM/28010/M/40	Nhẫn từ tính tích hợp	40mm	Tín hiệu phản hồi tự động của thiết bị
RM/28010/M/50	Nhẫn từ tính tích hợp	50mm	Lanh từ tính tiêu chuẩn để tự động hóa
RM/28010/M/100	Nhẫn từ tính tích hợp	100mm	Vòng dài với nhận dạng vị trí
RM/28010/M/160	Nhẫn từ tính tích hợp	160mm	Các trạm nhịp cực dài với phản hồi tín hiệu

4. Lực xuất lý thuyết (6bar tiêu chuẩn cung cấp không khí, Φ10 Bore)

Động kéo dài: 47,1 N (lực đầu ra khi không khí đẩy piston ra ngoài)
Tái kéo dựa trên mùa xuân bên trong; không có lực kéo (đặc trưng của xi lanh hoạt động đơn)

5Các ngành công nghiệp áp dụng

Tự động hóa điện tử, thiết bị dụng cụ nhỏ, máy đóng gói, thiết bị phân phối, vận chuyển thực phẩm, thiết bị y tế, đẩy và định vị vật liệu nhẹ

6. Tùy chọn nâng cấp & phụ kiện

Chuyển đổi từ tính: Chỉ tương thích với các mô hình có hậu tố /M, phù hợp với các chuyển đổi gai loạt QM
Nâng cấp niêm phong: Niêm phong cao su fluoro /V cho môi trường bị ô nhiễm dầu và nhiệt độ cao
Phụ kiện gắn: Phương viền, trunnion trung gian, hỗ trợ phía sau và các phụ kiện gắn tiêu chuẩn ISO khác
