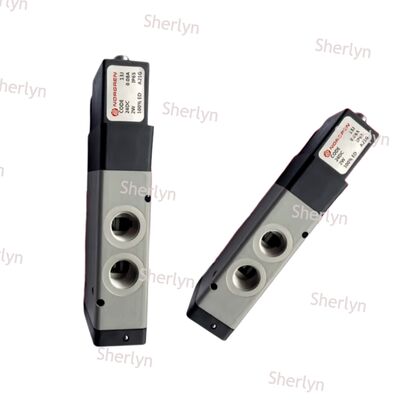

VAN NORGREN DÒNG V61 LOẠI 3/2, THƯỜNG MỞ, ĐIỀU KHIỂN BẰNG KHÍ NÉN, NHỎ GỌN & NHẸ – MODEL AA218J

Mô tả sản phẩm:

Loạt van điện từ này sử dụng nguyên lý điều khiển bằng van dẫn hướng, trong đó chuyển động của van chính được điều khiển bởi một van dẫn hướng. Van dẫn hướng được điều khiển bởi cuộn dây điện từ, trong khi van chính hoạt động dựa trên chênh lệch áp suất của môi chất. Thiết kế này cho phép cuộn dây điện từ công suất thấp điều chỉnh chức năng đóng/mở của các van có lưu lượng lớn, nâng cao hiệu quả năng lượng và phù hợp với điều kiện áp suất cao hơn.

Các van được thiết kế ở trạng thái thường mở, nghĩa là chúng vẫn mở khi không được cấp điện, cho phép chất lỏng đi qua. Kích hoạt cuộn dây điện từ sẽ đóng van, ngừng dòng chảy của môi chất. Tính năng thường mở này lý tưởng cho các ứng dụng quan trọng về an toàn, nơi cần dòng chảy liên tục trong trường hợp mất điện, chẳng hạn như trong các hệ thống làm mát hoặc thông hơi khẩn cấp.

Với hệ thống điều khiển bằng một cuộn dây điện từ, van chuyển đổi giữa vị trí mở và đóng bằng cách cấp điện hoặc ngắt điện một cuộn dây điện từ. Khi nguồn điện bị cắt, van sẽ tự động trở về vị trí thường mở nhờ lực lò xo hoặc áp suất môi chất, đảm bảo hoạt động đơn giản và đáng tin cậy.

Nhờ cơ chế điều khiển bằng van dẫn hướng và thiết kế đường dẫn dòng chảy tối ưu, các van điện từ này mang lại khả năng lưu lượng vượt trội. Tùy thuộc vào mẫu mã cụ thể, lưu lượng dao động từ 610 lít mỗi phút đến 2600 lít mỗi phút, đáp ứng nhiều nhu cầu lưu lượng từ trung bình đến lớn.

Các van thường hoạt động trong dải áp suất từ 0,2 MPa đến 1,0 MPa (2 đến 10 bar), với một số mẫu có khả năng xử lý áp suất lên đến 1,6 MPa (16 bar). Điều quan trọng là phải duy trì chênh lệch áp suất tối thiểu, thường trên 0,2 đến 0,3 bar, để van dẫn hướng hoạt động đúng chức năng.

Được chế tạo với thân van bằng hợp kim nhôm đúc hoặc nhôm ép, các van này mang lại hiệu suất nhẹ nhưng bền và chống ăn mòn. Trục van và ống lót có sẵn loại gioăng kim loại để tăng tuổi thọ hoặc loại gioăng mềm để tăng cường lưu lượng. Vật liệu gioăng bao gồm NBR hoặc FKM, làm cho chúng phù hợp với khí nén và nhiều loại môi chất khác.

Cuộn dây điện từ được thiết kế để tiêu thụ điện năng thấp, với một số mẫu chỉ sử dụng 1 đến 2 watt, góp phần tiết kiệm năng lượng đáng kể. Ngoài ra, các van có cấp bảo vệ IP65, đảm bảo hiệu suất chống bụi và chống tia nước – lý tưởng để sử dụng trong môi trường công nghiệp bụi bẩn hoặc ẩm ướt.

Mỗi van đều có chức năng điều khiển thủ công tiêu chuẩn, thường có dạng nút nhấn hoặc núm xoay khóa. Chức năng này hỗ trợ việc vận hành, bảo trì hệ thống và cho phép vận hành thủ công trong trường hợp khẩn cấp mà không cần nguồn điện.

Các van có ren cổng kết nối như G1/4, G3/8 hoặc G1/2 ren ống Anh, tuân thủ các tiêu chuẩn quốc tế để dễ dàng tương thích với các bộ phận khí nén khác nhau. Việc lắp đặt có thể được thực hiện thông qua kết nối đường ống thẳng hoặc lắp đế phụ, cung cấp các tùy chọn tích hợp linh hoạt dựa trên yêu cầu cụ thể của hệ thống.

Ứng dụng:

Dây chuyền sản xuất tự động hóa công nghiệp được sử dụng rộng rãi trong các quy trình lắp ráp tự động, hệ thống xử lý vật liệu và máy đóng gói. Các hệ thống này sử dụng xi lanh tác động đơn để thực hiện các chức năng thiết yếu như kẹp, định vị và đẩy. Thiết kế ưu tiên hoạt động tần số cao và yêu cầu độ tin cậy cao để duy trì quy trình sản xuất suôn sẻ và hiệu quả.

Việc điều khiển các bộ truyền động khí nén tác động đơn — như xi lanh tác động đơn, van màng và bộ gắp khí nén — thường được quản lý bằng van điện từ 3/2 chiều. Van này là tiêu chuẩn trong các ứng dụng như vậy. Đáng chú ý, cấu hình thường mở (NO) lý tưởng cho các tình huống khóa an toàn. Trong những trường hợp này, van sẽ tự động mở hoặc đóng khi mất điện, làm cho nó trở nên hoàn hảo cho các hệ thống thông hơi khẩn cấp, nơi an toàn là yếu tố quan trọng.

Van đóng vai trò quan trọng trong các môi trường quy trình yêu cầu làm sạch định kỳ hoặc xả áp suất. Chúng được sử dụng để điều khiển việc bật và tắt khí nén trong các hệ thống như vậy. Các ứng dụng chính bao gồm cơ chế thổi ngược bộ lọc, thiết bị loại bỏ bụi bề mặt và các mạch xả an toàn liên quan đến bình chứa khí, đảm bảo an toàn vận hành và tính toàn vẹn của hệ thống.

Trong ngành đóng gói, các van này được triển khai rộng rãi trong các thiết bị như máy chiết rót, máy hàn, hệ thống dán nhãn và máy thổi khuôn. Chúng điều khiển chuyển động nhanh của bộ truyền động khí nén, điều này rất cần thiết để duy trì hiệu quả chu kỳ sản xuất và đảm bảo độ chính xác của bao bì phù hợp với các tiêu chuẩn chất lượng.

Dây chuyền sản xuất ô tô sử dụng các van điều khiển này trong các bộ gá hàn, thiết bị sơn, trạm lắp ráp và máy xử lý phụ tùng. Các ứng dụng này yêu cầu các bộ phận có thể chịu được tiếp xúc với dầu và rung động, đồng thời có tuổi thọ hoạt động lâu dài, do đó nâng cao độ tin cậy của dụng cụ khí nén và thiết bị phụ trợ trong môi trường sản xuất ô tô.

Các van này cũng phù hợp để điều khiển các hệ thống khí nén trong thiết bị chế biến thực phẩm liên quan đến các hoạt động thổi khuôn, chiết rót và hàn kín. Điều quan trọng là phải chọn vật liệu gioăng và phương pháp bôi trơn tuân thủ các tiêu chuẩn cấp thực phẩm để đảm bảo an toàn và vệ sinh trong suốt quy trình sản xuất thực phẩm và đồ uống.

Các cơ sở bảo vệ môi trường, chẳng hạn như nhà máy nhiệt điện, trung tâm xử lý nước thải và đơn vị xử lý khí thải, dựa vào các van này để kiểm soát quy trình tự động. Chúng chịu trách nhiệm điều khiển các van điều khiển khí nén và van đóng/mở, tạo điều kiện cho vận hành từ xa và nâng cao hiệu quả cũng như an toàn của các hệ thống kiểm soát môi trường.

Một số mẫu van được thiết kế để hoạt động trong phạm vi nhiệt độ rộng, ví dụ từ –10°C đến +50°C hoặc cao hơn. Trong môi trường nhiệt độ thấp, nên sử dụng khí khô để ngăn ngừa sự cố đóng băng. Ngoài ra, đối với các môi trường yêu cầu tiêu chuẩn chống cháy nổ, có các tùy chọn cuộn dây chống cháy nổ đặc biệt để đáp ứng các quy định an toàn nghiêm ngặt.
