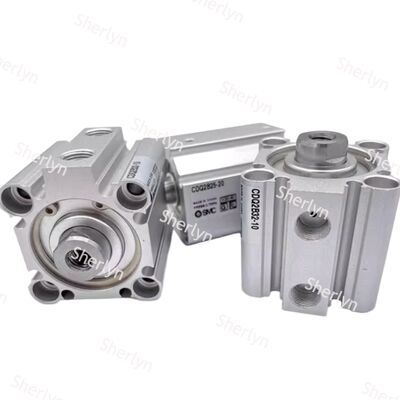

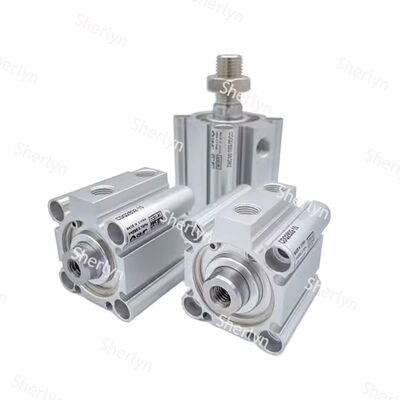

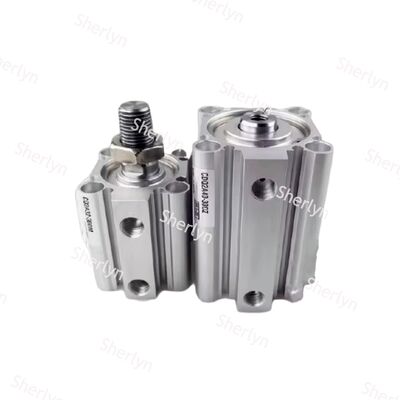

Xy lanh SMC CDQ2 Series CDQ2B12-5D Tác động kép, Thanh đơn

Sản phẩm này tự hào có một hồ sơ mỏng, làm cho nó một sự lựa chọn lý tưởng cho các ứng dụng nơi không gian là hạn chế.kích thước tổng thể của nó, đặc biệt là chiều rộng và chiều cao, nhỏ hơn đáng kể so với nhiều xi lanh thông thườngCác yếu tố hình dạng nhỏ gọn này làm tăng tính linh hoạt tích hợp trong không gian hẹp.

Việc xây dựng nhẹ được đạt được thông qua việc sử dụng hợp kim nhôm cho các thành phần chính.Điều này không chỉ làm giảm tổng trọng lượng của xi lanh mà còn góp phần vào xu hướng chung của thiết bị nhẹ, cải thiện dễ dàng xử lý và lắp đặt.

Cơ thể xi lanh bao gồm các rãnh lắp đặt được thiết kế đặc biệt: hai ở mỗi bên cho kích thước lỗ nhỏ hơn và bốn ở mỗi bên cho kích thước lỗ lớn hơn.Những rãnh cho phép việc nhúng liền mạch của các công tắc từ tính nhỏ gọnMột khi được lắp đặt, các công tắc này nằm thẳng với bề mặt xi lanh, tiết kiệm không gian và giảm thiểu nguy cơ bị hư hỏng do va chạm.

Ngoài việc lắp đặt lỗ thông qua tiêu chuẩn (loại cơ bản), xi lanh này hỗ trợ một loạt các phụ kiện tùy chọn như đệm chân và kệ.Tính linh hoạt này cho phép nó đáp ứng các yêu cầu lắp đặt khác nhau trên các ứng dụng khác nhau.

Các xi lanh hoạt động đáng tin cậy trong phạm vi áp suất từ 0,07 MPa đến 1,0 MPa và có thể hoạt động hiệu quả ở nhiệt độ từ -10 °C đến +70 °C.Các điều kiện hoạt động này đảm bảo hiệu suất nhất quán trong nhiều môi trường khác nhau.

Sửa hàng trước bôi trơn loại bỏ nhu cầu bôi trơn bổ sung trong quá trình hoạt động thường xuyên trong điều kiện không khí tiêu chuẩn.làm cho xi lanh rất thuận tiện để sử dụng.

Tùy thuộc vào mô hình cụ thể, một loạt các tùy chọn đệm có sẵn.giúp đạt được việc dừng trơn tru phù hợp với tải và tốc độ khác nhau, nâng cao cả an toàn và hiệu suất.

Dòng CDQ2B nổi tiếng với kích thước nhỏ gọn và hiệu suất đáng tin cậy, làm cho nó trở thành sự lựa chọn lý tưởng trong môi trường tự động hóa nơi không gian hạn chế.Thiết kế của nó đảm bảo hoạt động hiệu quả mà không ảnh hưởng đến độ bền, đó là lý do tại sao nó đã được sử dụng rộng rãi trên nhiều ngành công nghiệp khác nhau.

Sản xuất điện tử và bán dẫn:Các bộ điều khiển CDQ2B phục vụ các vai trò quan trọng như chuyển bộ phận, kẹp và định vị chính xác trong các quy trình như chế tạo bảng mạch, đóng gói chip và máy kiểm tra chính xác cao.

Thiết bị tự động hóa nhỏ:Các thiết bị điều khiển này được thực hiện rộng rãi như các thành phần điều khiển trong máy lắp ráp, thiết bị đóng gói và máy điều khiển vật liệu, cho phép chuyển động mượt mà và chính xác.

Thiết bị và dụng cụ y tế:Nhờ hoạt động sạch sẽ và thiết kế nhỏ gọn,Các thiết bị điều khiển CDQ2B phù hợp với các ứng dụng y tế bao gồm các thiết bị tự động hóa phòng thí nghiệm và các dụng cụ phân tích, nơi không gian và kiểm soát ô nhiễm là rất quan trọng.

Khi lựa chọn một bộ điều khiển dòng CDQ2B, một số thông số quan trọng nên được tính đến.là một yếu tố quan trọng với các kích thước chung bao gồm Φ12Ngoài ra, chiều dài nhịp xác định khoảng cách mà bộ điều khiển có thể đi, ảnh hưởng đến sự phù hợp của nó cho các nhiệm vụ cụ thể.

Loại cơ chế hành động là một cân nhắc quan trọng khác. Tùy thuộc vào ứng dụng, người ta có thể chọn một bộ điều khiển hai tác động, được điều khiển bằng khí ở cả hai hướng,hoặc một phiên bản hoạt động đơn sử dụng một mùa xuân để trả lại piston.

Ngoài ra, điều quan trọng là đánh giá liệu đệm điều chỉnh có cần thiết để đáp ứng các tải và tốc độ khác nhau một cách trơn tru không.lựa chọn một biến thể thiết bị điều khiển, chẳng hạn như loạt CDQ2B / W, có thể tăng độ bền và kéo dài tuổi thọ.
