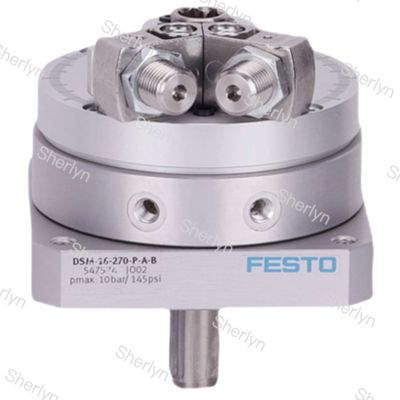

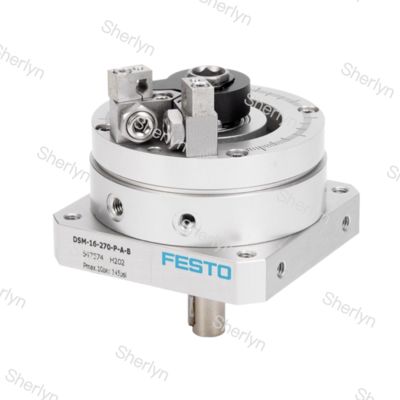

FESTO Rotary Actuator DSM-16-270-P-A-B 547574

Mô tả sản phẩm:

Những ưu điểm cốt lõi của xi lanh dòng DSM được thể hiện ở các khía cạnh sau:

• Góc xoay linh hoạt và độ chính xác cao:Dòng DSM cung cấp góc xoay có thể điều chỉnh liên tục lên đến 270 °. Nhờ thiết kế chốt chặn kim loại cố định, nó có thể đạt được khả năng định vị vị trí đầu cuối có độ chính xác cao, đảm bảo độ chính xác của các chuyển động lặp lại.
• Cấu trúc nhỏ gọn và đầu ra mô-men xoắn cao:Áp dụng cấu trúc cánh quay, năng lượng khí nén được chuyển đổi trực tiếp thành chuyển động xoay, với cấu trúc nhỏ gọn và nhẹ. Một số kiểu máy (chẳng hạn như DSM-T) áp dụng thiết kế cánh kép, có thể tăng gấp đôi mô-men xoắn và đạt tới 80 Nm.
• Các tùy chọn đệm và cảm biến đa dạng:Dòng DSM cung cấp các miếng đệm đàn hồi và đệm có thể điều chỉnh, với các kiểu máy cơ bản được trang bị vòng/tấm đệm đàn hồi. Người dùng có thể chọn bộ đệm thủy lực mạnh hơn để hấp thụ hiệu quả tác động do quán tính cao tạo ra. Đồng thời, nó hỗ trợ phát hiện vị trí cảm biến công tắc tiệm cận và một số kiểu máy có vòng từ tính tích hợp để dễ dàng lắp đặt cảm biến.
• Các kiểu máy phái sinh phong phú và vòng bi hiệu suất cao:Dòng DSM cung cấp nhiều kiểu máy phái sinh. Ví dụ, kiểu máy DSM-HD được trang bị vòng bi chịu tải nặng có thể chịu được lực dọc trục và lực hướng tâm cao hơn. Kiểu máy DSM-I cũng tích hợp một chiết áp xoay, có thể được sử dụng để xây dựng một hệ thống định vị khí nén servo hoàn chỉnh.
• Khả năng thích ứng rộng với điều kiện làm việc:Dòng DSM có nhiều áp suất làm việc, chẳng hạn như 2-10 bar hoặc 0,35-0,8 MPa (tùy thuộc vào kiểu máy), cho phép hoạt động ổn định ở nhiều áp suất khác nhau. Thiết kế của nó nhấn mạnh độ tin cậy, chẳng hạn như sử dụng các vòng đệm buồng và cánh quay mới, đạt được sự đồng bộ tuyệt vời ở áp suất từ 1,5 đến 10 bar.

Ứng dụng:

Với các đặc điểm trên, dòng DSM hoạt động tốt trong các lĩnh vực và thiết bị sau:

• Tự động hóa nhà máy nói chung: Dòng DSM được sử dụng rộng rãi trong lĩnh vực tự động hóa nhà máy trên nhiều ngành công nghiệp khác nhau. Cấu trúc nhỏ gọn và phương pháp lắp đặt linh hoạt giúp dễ dàng tích hợp vào các thiết bị có không gian hạn chế.
• Xử lý và lắp ráp vật liệu: Trong công nghệ gắp và lắp ráp, xi lanh DSM có thể được sử dụng để xoay, lật, định vị và chuyển các chi tiết.
• Máy móc khai thác mỏ và môi trường đặc biệt: Dòng DSM cũng được sử dụng trong máy móc khai thác mỏ và dụng cụ khí nén. Một số kiểu máy đã đạt chứng nhận ATEX và có thể được sử dụng trong môi trường có khả năng gây nổ. Thiết kế của nó (chẳng hạn như một số kiểu máy không sử dụng chủ yếu kim loại đồng kẽm niken) cũng phù hợp với các ngành có yêu cầu vật liệu đặc biệt như cơ sở sản xuất pin lithium.

Hệ thống định vị có độ chính xác cao: Thông qua chiết áp tích hợp dòng DSM-I, kết hợp với bộ điều khiển trục CPX-CMAX và van điều khiển hướng tỷ lệ VPWP, nó có thể được mở rộng thành một hệ thống định vị khí nén servo có độ chính xác cao để đạt được khả năng điều khiển chuyển động phức tạp.

Dữ liệu kỹ thuật

• Kích thước16
• Góc đệm1,4 độ
• Phạm vi điều chỉnh góc xoay0 độ ... 270 độ
• Góc xoay0 độ ... 270 độ
• Bán kính dừng cho phép≥17 mm
• ĐệmVòng/miếng đệm đàn hồi ở cả hai đầu
• Vị trí lắpBất kỳ
• Điều chỉnh độ chính xác-6 độ
• Chế độ hoạt độngTác động kép

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản phẩm của chúng tôi cho Xi lanh khí nén Piston bao gồm:

- Hỗ trợ cài đặt

- Hướng dẫn khắc phục sự cố

- Khuyến nghị bảo trì

- Dịch vụ sửa chữa

- Thông tin bảo hành

Đóng gói và Vận chuyển:

Tên sản phẩm: Xi lanh khí nén Piston

Mô tả: Một xi lanh khí nén chất lượng cao được thiết kế để hoạt động trơn tru và hiệu quả.

Gói bao gồm: Xi lanh khí nén Piston, Phần cứng lắp, Hướng dẫn sử dụng

Kích thước gói hàng: 12" x 6" x 6"

Phương thức vận chuyển: Vận chuyển tiêu chuẩn

Thời gian vận chuyển: 3-5 ngày làm việc
