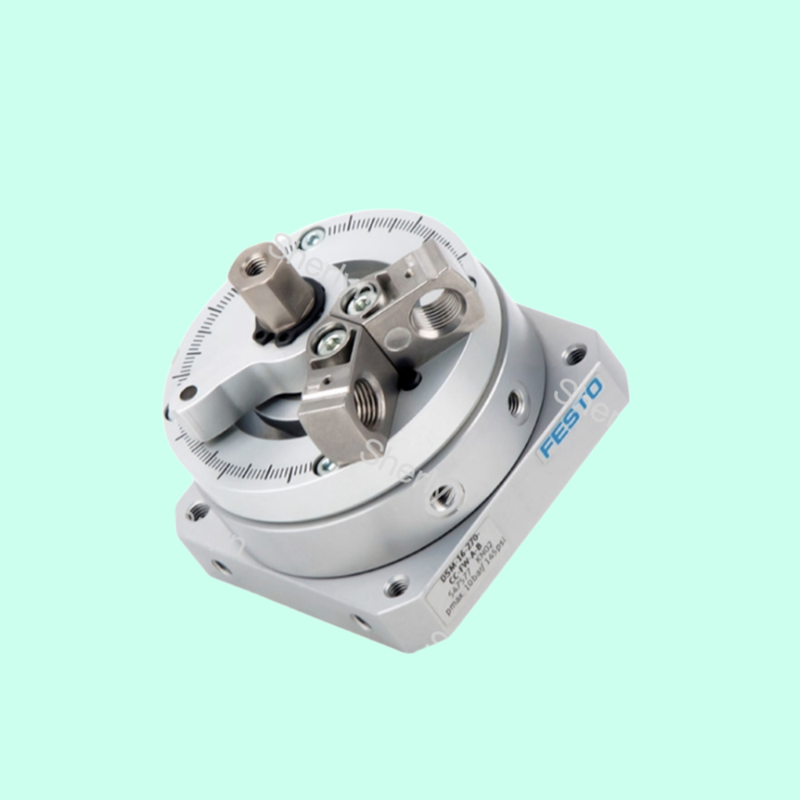

Xy lanh xoay Festo tác động kép DSM-12-270-CC-A-B 547572

Mô tả sản phẩm:

Những lợi thế chính của các xi lanh DSM được phản ánh trong các khía cạnh sau:

góc xoay linh hoạt và độ chính xác cao:DSM cung cấp một góc xoay được điều chỉnh liên tục lên đến 270 °. Nhờ thiết kế nút thắt kim loại cố định, nó có thể đạt được vị trí vị trí đầu cuối chính xác cao,đảm bảo độ chính xác của các chuyển động lặp lại.

Cấu trúc nhỏ gọn và lực xoắn lớn:Sử dụng cấu trúc lưỡi dao quay, năng lượng không khí nén được chuyển đổi trực tiếp thành chuyển động xoay, với cấu trúc nhỏ gọn và nhẹ.Một số mô hình (như DSM-T) áp dụng thiết kế lưỡi dao hai lực, có thể tăng gấp đôi mô-men xoắn và đạt đến 80 Nm.

Các tùy chọn đệm và cảm biến khác nhau:Dòng DSM cung cấp đệm đệm đàn hồi và đệm điều chỉnh, với các mô hình cơ bản được trang bị vòng đệm đàn hồi / tấm.Người dùng có thể chọn một bộ đệm thủy lực mạnh hơn để hấp thụ hiệu quả tác động do khoảnh khắc quán tính caoĐồng thời, nó hỗ trợ phát hiện vị trí cảm biến chuyển đổi gần, và một số mô hình có các vòng từ tính tích hợp để dễ dàng lắp đặt cảm biến.

Các mô hình phái sinh phong phú và vòng bi hiệu suất cao:DSM Series cung cấp nhiều mô hình phái sinh. Ví dụ, mô hình DSM-HD được trang bị vòng bi công suất nặng có thể chịu được lực trục và tâm cao hơn.Mô hình DSM-I cũng tích hợp một điện áp xoay, có thể được sử dụng để xây dựng một hệ thống định vị khí lực hoàn chỉnh.

Khả năng thích nghi với điều kiện làm việc:DSM có một loạt các áp suất làm việc, chẳng hạn như 2-10 bar hoặc 0,35-0,8 MPa (tùy thuộc vào mô hình), cho phép hoạt động ổn định ở các áp suất khác nhau.như sử dụng các niêm phong buồng mới và lưỡi dao quay, đạt được sự đồng bộ tuyệt vời ở áp suất từ 1,5 đến 10 bar.

Ứng dụng:

Với các đặc điểm được mô tả ở trên, loạt DSM xuất sắc trong nhiều lĩnh vực và thiết bị khác nhau:

• Tự động hóa nhà máy chung:DSM series được sử dụng rộng rãi trong tự động hóa nhà máy trên nhiều ngành công nghiệp khác nhau..
• Việc xử lý và lắp ráp vật liệu:Các xi lanh DSM có giá trị trong công nghệ nắm bắt và lắp ráp cho các công việc như xoay, lật, định vị và chuyển các mảnh làm việc.
• Máy đào và môi trường đặc biệt:DSM cũng được áp dụng trong máy đào và công cụ khí quyển. Một số mô hình đã nhận được chứng nhận ATEX, cho phép sử dụng trong môi trường có khả năng nổ.Thiết kế một số mô hình không chủ yếu sử dụng đồng kẽm nickel bộ đồ kim loại ngành công nghiệp với các yêu cầu vật liệu cụ thể, chẳng hạn như các cơ sở sản xuất pin lithium.
• Hệ thống định vị chính xác cao:Bằng cách tích hợp loạt DSM-I với một điện áp, bộ điều khiển trục CPX-CMAX và van điều khiển hướng tỷ lệ VPWP,một hệ thống định vị servo pneumatic chính xác cao có thể được tạo ra cho các nhiệm vụ điều khiển chuyển động phức tạp.

Dữ liệu kỹ thuật

• Kích thước12
• góc đệm15 độ
• Phạm vi điều chỉnh góc xoay0 độ... 246 độ
• góc xoay0 độ... 246 độ
• Khoảng bán kính dừng cho phép≥ 15 mm
• Chất đệmMáy chống va chạm khí nén ở cả hai đầu
• Vị trí gắnBất kỳ
• Điều chỉnh chính xác-3 độ
• Phương thức hoạt độngChức năng hoạt động đôi

Hỗ trợ và Dịch vụ:

Sản phẩm Piston Pneumatic Cylinder của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo hiệu suất tối ưu và sự hài lòng của khách hàng.Nhóm chuyên gia của chúng tôi có sẵn để hỗ trợ cài đặtNgoài ra, chúng tôi cung cấp dịch vụ tùy chỉnh để điều chỉnh sản phẩm cho các yêu cầu và ứng dụng cụ thể.

Bao bì và vận chuyển:

Tên sản phẩm: Piston Pneumatic Cylinder

Mô tả: Thùng khí nén piston chất lượng cao phù hợp với các ứng dụng công nghiệp khác nhau.

Bao gồm: Piston Pneumatic Cylinder, Thiết bị lắp đặt, Hướng dẫn sử dụng

Kích thước bao bì: 12 x 6 x 4 inch

Trọng lượng bao bì: 2 lbs

Phương pháp vận chuyển: vận chuyển tiêu chuẩn

Thời gian vận chuyển: 3-5 ngày làm việc
