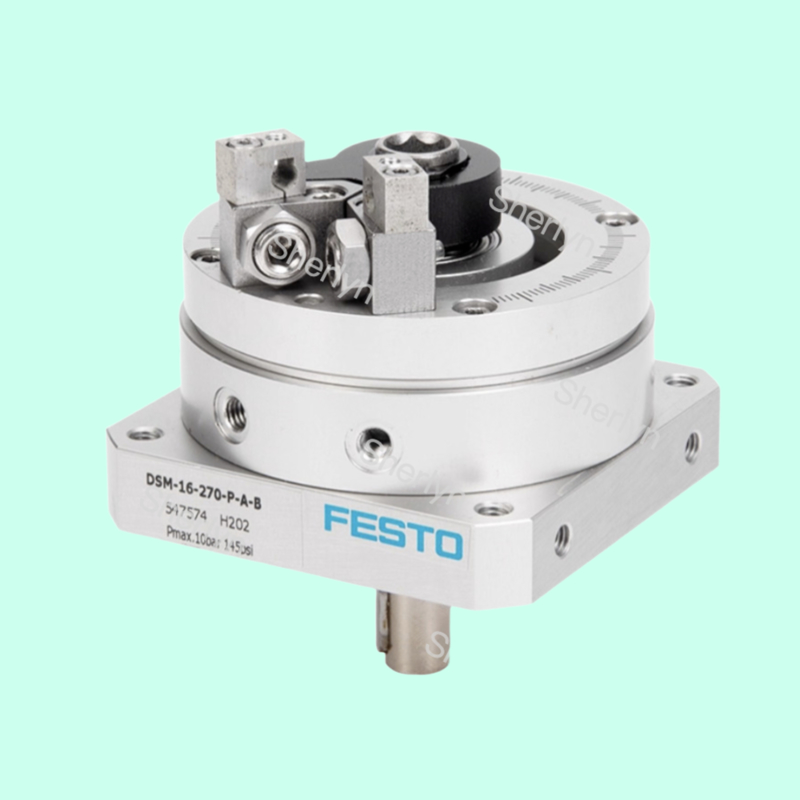

5447576 Festo Động cơ bán xoay hoạt động đôi DSM-16-270-CC-A-B

Mô tả sản phẩm:

Những ưu điểm cốt lõi của xi lanh dòng DSM được thể hiện ở các khía cạnh sau:

Góc xoay linh hoạt và độ chính xác cao: Dòng DSM cung cấp góc xoay có thể điều chỉnh liên tục lên đến 270 °. Nhờ thiết kế chốt chặn kim loại cố định, nó có thể đạt được khả năng định vị vị trí đầu cuối có độ chính xác cao, đảm bảo độ chính xác của các chuyển động lặp lại.

Cấu trúc nhỏ gọn và mô-men xoắn đầu ra cao: Áp dụng cấu trúc cánh quay, năng lượng khí nén được chuyển đổi trực tiếp thành chuyển động xoay, với cấu trúc nhỏ gọn và nhẹ. Một số kiểu máy (chẳng hạn như DSM-T) áp dụng thiết kế cánh kép, có thể tăng gấp đôi mô-men xoắn và đạt tới 80 Nm.

Các tùy chọn đệm và cảm biến đa dạng: Dòng DSM cung cấp các tấm đệm đàn hồi và đệm có thể điều chỉnh, với các kiểu máy cơ bản được trang bị vòng/tấm đệm đàn hồi. Người dùng có thể chọn bộ đệm thủy lực mạnh hơn để hấp thụ hiệu quả tác động do quán tính cao tạo ra. Đồng thời, nó hỗ trợ phát hiện vị trí cảm biến công tắc tiệm cận và một số kiểu máy có vòng từ tính tích hợp để dễ dàng lắp đặt cảm biến.

Các kiểu máy phái sinh phong phú và vòng bi hiệu suất cao: Dòng DSM cung cấp nhiều kiểu máy phái sinh. Ví dụ, kiểu máy DSM-HD được trang bị vòng bi chịu tải nặng có thể chịu được lực dọc trục và lực hướng tâm cao hơn. Kiểu máy DSM-I cũng tích hợp một chiết áp xoay, có thể được sử dụng để xây dựng một hệ thống định vị khí nén servo hoàn chỉnh.

Khả năng thích ứng rộng với điều kiện làm việc: Dòng DSM có nhiều dải áp suất làm việc, chẳng hạn như 2-10 bar hoặc 0,35-0,8 MPa (tùy thuộc vào kiểu máy), cho phép hoạt động ổn định ở nhiều áp suất khác nhau. Thiết kế của nó nhấn mạnh độ tin cậy, chẳng hạn như sử dụng các vòng đệm buồng và cánh quay mới, đạt được sự đồng bộ tuyệt vời ở áp suất từ 1,5 đến 10 bar.

Ứng dụng:

Với các đặc điểm cụ thể của nó, dòng DSM thể hiện hiệu suất tuyệt vời trong nhiều lĩnh vực và thiết bị khác nhau:

Tự động hóa nhà máy nói chung:Dòng DSM được sử dụng rộng rãi trong lĩnh vực tự động hóa nhà máy trên vô số ngành công nghiệp. Cấu trúc nhỏ gọn và phương pháp lắp đặt linh hoạt của nó tạo điều kiện dễ dàng tích hợp vào các thiết bị có không gian hạn chế.

Xử lý và lắp ráp vật liệu:Trong lĩnh vực công nghệ gắp và lắp ráp, xi lanh DSM được sử dụng cho các tác vụ như xoay, lật, định vị và chuyển phôi.

Máy móc khai thác mỏ và môi trường đặc biệt:Dòng DSM cũng được ứng dụng trong máy móc khai thác mỏ và dụng cụ khí nén. Một số kiểu máy đã đạt được chứng nhận ATEX và có thể hoạt động trong môi trường có khả năng gây nổ. Thiết kế của nó, chẳng hạn như một số kiểu máy không sử dụng chủ yếu kim loại đồng kẽm niken, rất phù hợp cho các ngành công nghiệp có yêu cầu vật liệu cụ thể như cơ sở sản xuất pin lithium.

Hệ thống định vị độ chính xác cao:Bằng cách sử dụng chiết áp tích hợp dòng DSM-I cùng với bộ điều khiển trục CPX-CMAX và van điều khiển hướng tỷ lệ VPWP, một hệ thống định vị khí nén servo có độ chính xác cao có thể được tạo ra để đạt được khả năng điều khiển chuyển động tiên tiến.

Dữ liệu kỹ thuật

• Kích thước16
• Góc đệm12 độ
• Phạm vi điều chỉnh góc quay0 độ ... 246 độ
• Góc xoay0 độ ... 246 độ
• Bán kính dừng cho phép≥17 mm
• ĐệmBộ giảm xóc ở cả hai đầu
• Vị trí lắptùy chọn
• Điều chỉnh tinh-3 độ
• Chế độ hoạt độngTác động kép

Hỗ trợ và Dịch vụ:

Hỗ trợ và Dịch vụ Kỹ thuật Sản phẩm của chúng tôi cho Xi lanh khí nén Piston bao gồm:

- Hướng dẫn và hỗ trợ cài đặt

- Hỗ trợ khắc phục sự cố

- Khuyến nghị bảo trì

- Dịch vụ sửa chữa

- Tư vấn tối ưu hóa hiệu suất sản phẩm

Đóng gói và Vận chuyển:

Đóng gói sản phẩm cho Xi lanh khí nén Piston:

Xi lanh khí nén Piston được đóng gói cẩn thận trong hộp các tông chắc chắn với lớp đệm bảo vệ đầy đủ để tránh mọi hư hỏng trong quá trình vận chuyển.

Thông tin vận chuyển:

Chúng tôi cung cấp dịch vụ vận chuyển nhanh chóng và đáng tin cậy cho tất cả các sản phẩm của chúng tôi, bao gồm cả Xi lanh khí nén Piston. Sau khi đơn đặt hàng của bạn được xử lý, sản phẩm sẽ được vận chuyển trong vòng 1-2 ngày làm việc. Bạn sẽ nhận được số theo dõi để theo dõi tình trạng giao hàng của gói hàng.
