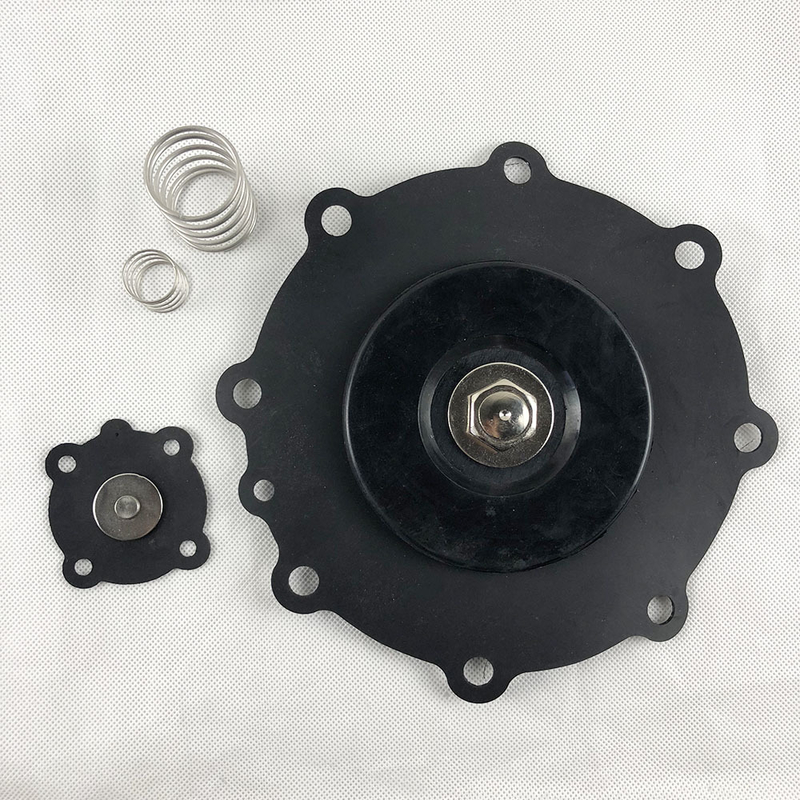

JOIL JIHI102 G4" Bộ sửa diaphragm

Mô tả sản phẩm:

Là thành phần niêm phong và điều khiển lõi của các van xung Joil, cơ hoành có các thuộc tính chính sau:

Các vật liệu phổ biến bao gồm cao su nitrile butadien (NBR) và fluororubber (FKM). Cơ hoành NBR có khả năng chống dầu và khả năng chống mài mòn tốt, làm cho chúng phù hợp với điều kiện làm việc thông thường với không khí nén chứa dầu; Cơ hoành FKM thể hiện khả năng chống nhiệt độ cao tuyệt vời (-20 ° C đến 200 ° C) và khả năng chống ăn mòn, thích nghi với môi trường khắc nghiệt như nhiệt độ cao, axit mạnh và kiềm.

Một số cơ hoành áp dụng một cấu trúc gia cố (ví dụ: lớp gia cố vải bên trong) để cải thiện khả năng chống nước mắt và tuổi thọ dịch vụ.

Cơ hoành NBR thường phù hợp với môi trường làm việc từ -30 ° C đến 120 ° C.

Cơ hoành FKM có thể chịu được nhiệt độ cao từ -20 ° C đến 200 ° C và một số mô hình đặc biệt có thể hoạt động ngắn gọn ở nhiệt độ cao hơn.

Độ dày đồng đều, thường dao động từ 1,5mm đến 3 mm, được thiết kế theo kích thước cổng van để đảm bảo phù hợp chính xác với bề mặt niêm phong của thân van.

Tốc độ thu hồi độ đàn hồi cao: Sau khi van xung mở và đóng ở tần số cao (nhiều lần mỗi giây), nó có thể hồi phục nhanh chóng để duy trì hiệu suất niêm phong, với tỷ lệ phục hồi đàn hồi là ≥85%.

Độ bền kéo ≥15MPa và cường độ nước mắt ≥30kn/m, cung cấp cường độ cơ học tốt để chống lại tác động của áp suất xung.

Trong điều kiện làm việc tiêu chuẩn (áp suất 0,4 0,6MPA, không khí sạch ở nhiệt độ bình thường), tuổi thọ của cơ hoành có thể đạt hơn 1 triệu chu kỳ; Cơ hoành FKM chất lượng cao có thể kéo dài tuổi thọ của dịch vụ lên hơn 2 triệu chu kỳ.

Áp dụng cấu trúc niêm phong môi với chiều cao môi là 0,5, 1mm, đảm bảo vừa vặn với cơ thể van dưới áp suất, với tốc độ rò rỉ ≤0,1L/phút (dưới áp suất thử là 0,8MPa).

Phần trung tâm được trang bị một cấu trúc định vị phù hợp với lõi van để đảm bảo đồng bộ hóa chuyển động và tránh bị lỗi đóng dấu do sai lệch.

Cơ hoành chuyên dụng được thiết kế cho các mô hình khác nhau của van xung Joil (ví dụ: loại góc phải, loại chìm). Chúng có độ chính xác kích thước cao với phạm vi dung sai ≤ ± 0,1mm, đảm bảo khả năng tương thích cài đặt.

Các tính chất này đảm bảo chung rằng các van xung Joil đạt được điều khiển thổi hiệu quả và ổn định trong các hệ thống loại bỏ bụi, giảm thời gian ngừng hoạt động của thiết bị do lỗi cơ hoành.

Lớp gia cố vải:Một lớp vải sợi cường độ cao (ví dụ, nylon, sợi thủy tinh) được nhúng trong vật liệu cơ hoành. Nó tăng cường khả năng chống cơ hoành đối với việc kéo dài và xé rách mà không ảnh hưởng đến độ đàn hồi của nó, điều này rất quan trọng để kéo dài tuổi thọ trong hoạt động tần số cao.

Cấu trúc niêm phong môi:Một thiết kế niêm phong phổ biến cho cơ hoành. "Lip" (cạnh mỏng) được nâng lên trên các biến dạng cơ hoành hơi dưới áp lực, khớp chặt với bề mặt niêm phong của cơ thể van để chặn rò rỉ không khí, cấu trúc này đáng tin cậy hơn so với niêm phong phẳng cho các van xung với chu kỳ tắt thường xuyên.

Tác động áp suất xung:Áp suất tức thời thay đổi khi van xung giải phóng không khí nén (thường là 0,4 0,80.8MPa). Cơ hoành phải chịu được tác động lặp đi lặp lại này mà không bị biến dạng vĩnh viễn, điều này phụ thuộc vào độ bền kéo và hiệu suất phục hồi đàn hồi của nó.

Thông số kỹ thuật:

Ứng dụng:

Đóng gói và vận chuyển:

Sản phẩm: Cơ hoành van xung

Mô tả: Cơ hoành chất lượng cao được thiết kế cho các van xung, được làm từ các vật liệu bền cho hiệu suất kéo dài.

Bao bì: Mỗi cơ hoành được đóng gói cẩn thận trong tay áo nhựa bảo vệ để tránh thiệt hại trong quá trình vận chuyển và xử lý.

Vận chuyển: Đơn đặt hàng được xử lý trong vòng 1-2 ngày làm việc và được vận chuyển qua các phương thức vận chuyển tiêu chuẩn. Tùy chọn vận chuyển nhanh có sẵn cho một khoản phí bổ sung.
