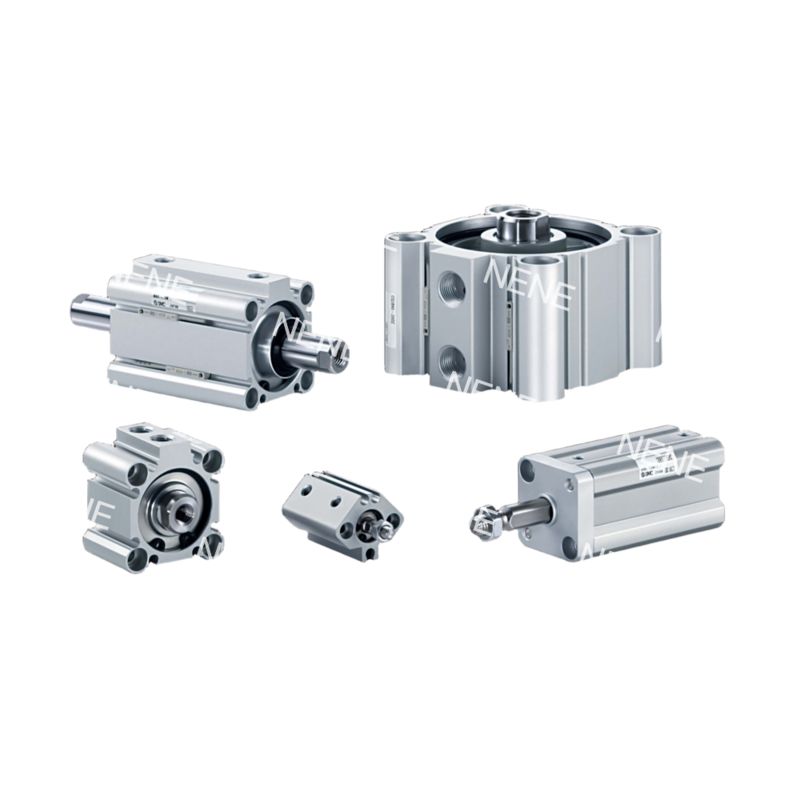

CQ2A12-10DM Xi lanh SMC Compact, tác động kép, cần đơn, đường kính 12, hành trình 10

Mô tả sản phẩm:

Xi lanh siêu nhỏ gọn Dòng CQ2A của SMC mang lại chuyển động tuyến tính có độ chính xác cao trong các ứng dụng bị giới hạn về không gian. Với kích thước lỗ khoan 12mm với các tùy chọn hành trình 5/10/15/20/25/30/35/40/45/50mm, các xi lanh một cần tác động kép này kết hợp chiều dài ngắn hơn 30% so với xi lanh tiêu chuẩn với hiệu suất mạnh mẽ.

Được chế tạo từ nhôm cấp hàng không vũ trụ với lớp phủ anod hóa cứng, chúng hoạt động ở mức 0,05-1,0MPa (7-145 psi) để tạo ra lực đẩy tối đa 90N. Phớt bôi trơn trước cho phép vận hành không cần bảo trì trong khi các trường từ tính tích hợp hỗ trợ gắn cảm biến.

Tương thích với hệ thống phụ kiện mô-đun của SMC bao gồm hướng dẫn, van và giá đỡ.

Tính năng:

Siêu nhỏ gọn: Chiều rộng 24mm, ngắn hơn 40% so với xi lanh ISO (ví dụ: 82mm @ hành trình 50mm)

Nhẹ: Thân nhôm được tối ưu hóa về cấu trúc liên kết (0,15kg @ hành trình 50mm)

Tích hợp mô-đun: Gắn trực tiếp với hướng dẫn MXS/van VQ

Lực đẩy cân bằng: Lực hai chiều 90N±3% @1.0MPa

Tốc độ cao: Vận hành 500mm/s, thời gian phản hồi 0,15s @ hành trình 50mm

Giảm xóc có thể điều chỉnh: Giảm xóc thủy lực tùy chọn (hấp thụ 0,043J)

Tùy chọn nhiệt độ rộng: Phớt -XB6 cho hoạt động -40~150°C (-40~302°F)

Kháng ăn mòn: Bộ thép không gỉ -XC6 (thanh SUS304)

Bảo vệ IP65: Gạt nước kép -XC4 cho môi trường bụi/bẩn

Khe cảm biến 4 mặt: Tương thích với cảm biến D-M9N (khe Φ3,5mm)

8 Kiểu gắn: Vít được nạp sẵn cho cấu hình loại A/L/D

Điều chỉnh hành trình: Sửa đổi hành trình ±5mm với mô-đun -XC8

Lỗ khoan anod hóa cứng: Lớp phủ 25μm, độ bền mài mòn gấp 3 lần

Thanh mạ crôm cứng: Độ dày 0,02mm, hệ số ma sát μ≤0,15

Phớt không rò rỉ: Hợp chất X271 FKM, Rò rỉ <0,1mL/phút @0,5MPa

Ứng dụng:

Chuyển mẫu chẩn đoán: Các biến thể hành trình 35-50mm với bộ thép không gỉ -XC6 xử lý các mẫu sinh học trong máy phân tích, ngăn ngừa ô nhiễm trong môi trường tuân thủ FDA.

Phân phối thuốc thử: Vận hành áp suất thấp (0,05MPa) đạt được độ chính xác định lượng chất lỏng 0,1mL trong các dụng cụ IVD bằng cách sử dụng các đơn vị hành trình 10mm.

Các ô tự động hóa nhỏ gọn
Kiểm tra quang học: Xi lanh hành trình 40mm định vị camera AOI ở tốc độ có thể điều chỉnh 50-200mm/s, giảm thiểu rung động trong quá trình chụp ảnh có độ phóng đại cao.

Bộ phận cuối rô-bốt: Tích hợp với rô-bốt cộng tác để chèn các bộ phận nhẹ (hành trình 25mm, ren thanh M3) trong thời gian chu kỳ dưới 0,5 giây.

Máy móc đóng gói
Cắt tốc độ cao: Các mẫu hành trình 50mm kích hoạt lưỡi dao trong hệ thống niêm phong màng, hoàn thành các vết cắt trong 0,2 giây ở 1,0MPa với giảm xóc thủy lực để giảm sốc.
Căn chỉnh nhãn: Các phiên bản hành trình 15mm với tai gắn -DZ sửa các sai lệch vị trí nhãn ≤0,3mm trong dây chuyền đóng gói vỉ dược phẩm.

Nghiên cứu điển hình: Một nhà sản xuất thiết bị y tế đã giảm 42% độ dày máy bằng cách sử dụng CQ2A12-30DMZ với cảm biến 4 mặt, giảm thời gian ngừng hoạt động 70% trong hệ thống nạp hộp mực.
