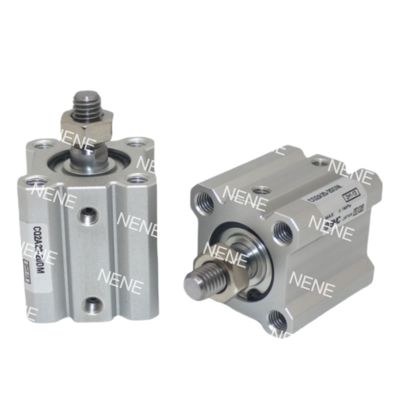

SMC Single Rod CQ2A12-40DM Pneumatic Cylinder cho và kiểm soát chất lỏng không khí bền trong các ứng dụng công nghiệp khác nhau

Mô tả sản phẩm:

Xi lanh siêu nhỏ gọn Dòng SMC CQ2A được thiết kế để cung cấp chuyển động tuyến tính có độ chính xác cao trong các ứng dụng bị giới hạn về không gian. Các xi lanh này có kích thước lỗ khoan 12mm và cung cấp các tùy chọn hành trình từ 5 đến 50mm. Mặc dù có kích thước nhỏ gọn, các xi lanh một cần tác động kép này mang lại hiệu suất mạnh mẽ, với chiều dài ngắn hơn 30% so với các xi lanh tiêu chuẩn.

Được chế tạo từ nhôm cấp hàng không vũ trụ và được trang bị lớp anod hóa cứng, xi lanh CQ2A có thể hoạt động ở mức 0,05-1,0MPa (7-145 psi) để tạo ra lực đẩy tối đa 90N. Phớt bôi trơn trước đảm bảo hoạt động không cần bảo trì, trong khi các trường từ tính tích hợp tạo điều kiện thuận lợi cho việc gắn cảm biến.

Xi lanh CQ2A cũng tương thích với hệ thống phụ kiện mô-đun của SMC, bao gồm hướng dẫn, van và giá đỡ. Khả năng tương thích này cho phép tăng tính linh hoạt và khả năng tùy biến để đáp ứng các yêu cầu ứng dụng khác nhau.

Tính năng:

Siêu nhỏ gọn: Chiều rộng 24mm, ngắn hơn 40% so với xi lanh ISO (ví dụ: 82mm @ hành trình 50mm)

Nhẹ: Thân nhôm được tối ưu hóa về mặt tô-pô (0,15kg @ hành trình 50mm)

Tích hợp mô-đun: Gắn trực tiếp với hướng dẫn MXS/van VQ

Lực đẩy cân bằng: Lực hai chiều 90N±3% @1.0MPa

Tốc độ cao: Hoạt động 500mm/s, thời gian phản hồi 0,15s @ hành trình 50mm

Giảm xóc có thể điều chỉnh: Giảm xóc thủy lực tùy chọn (hấp thụ 0,043J)

Tùy chọn nhiệt độ rộng: Phớt -XB6 cho hoạt động -40~150°C (-40~302°F)

Khả năng chống ăn mòn: Bộ thép không gỉ -XC6 (thanh SUS304)

Bảo vệ IP65: Cần gạt kép -XC4 cho môi trường bụi/bẩn

Khe cảm biến 4 mặt: Tương thích với cảm biến D-M9N (khe Φ3,5mm)

8 Kiểu gắn: Vít được tải trước cho cấu hình loại A/L/D

Điều chỉnh hành trình: Sửa đổi hành trình ±5mm với mô-đun -XC8

Lỗ khoan anod hóa cứng: Lớp phủ 25μm, khả năng chống mài mòn gấp 3 lần

Thanh mạ crôm cứng: Độ dày 0,02mm, hệ số ma sát μ≤0,15

Phớt không rò rỉ: Hợp chất X271 FKM, Rò rỉ <0,1mL/phút @0,5MPa

Ứng dụng:

Chuyển mẫu chẩn đoán: Các biến thể hành trình 35-50mm với bộ thép không gỉ -XC6 xử lý các mẫu sinh học trong máy phân tích, ngăn ngừa ô nhiễm trong môi trường tuân thủ FDA.

Phân phối thuốc thử: Hoạt động áp suất thấp (0,05MPa) đạt được độ chính xác định lượng chất lỏng 0,1mL trong các dụng cụ IVD bằng cách sử dụng các đơn vị hành trình 10mm.

Các ô tự động hóa nhỏ gọn

Kiểm tra quang học: Xi lanh hành trình 40mm định vị camera AOI ở tốc độ có thể điều chỉnh 50-200mm/s, giảm thiểu rung động trong quá trình chụp ảnh có độ phóng đại cao.

Bộ phận cuối robot: Tích hợp với robot cộng tác để chèn các bộ phận nhẹ (hành trình 25mm, ren thanh M3) trong thời gian chu kỳ dưới 0,5 giây.

Máy móc đóng gói

Cắt tốc độ cao: Các mẫu hành trình 50mm kích hoạt lưỡi dao trong hệ thống niêm phong màng, hoàn thành các vết cắt trong 0,2 giây ở 1,0MPa với giảm xóc thủy lực để giảm sốc.

Căn chỉnh nhãn: Các phiên bản hành trình 15mm với tai gắn -DZ sửa các sai lệch vị trí nhãn ≤0,3mm trong dây chuyền đóng gói vỉ dược phẩm.

Nghiên cứu điển hình: Một nhà sản xuất thiết bị y tế đã giảm 42% độ dày máy bằng cách sử dụng CQ2A12-30DMZ với cảm biến 4 mặt, giảm thời gian ngừng hoạt động 70% trong hệ thống nạp hộp mực.
