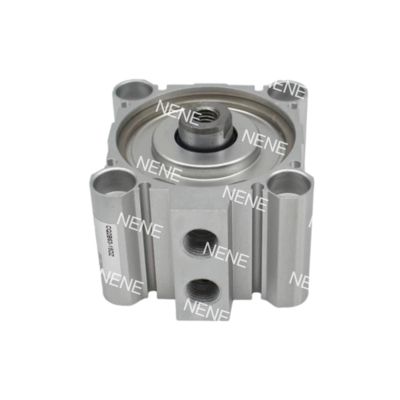

Xy lanh khí nén SMC CQ2A12-45D cho khí nén trong các ứng dụng tải nặng

Mô tả sản phẩm:

Xi lanh siêu nhỏ gọn Dòng CQ2A của SMC cung cấp chuyển động tuyến tính chính xác trong các ứng dụng có không gian hạn chế. Các xi lanh thanh đơn tác động kép này có kích thước lỗ khoan 12mm và đi kèm với các tùy chọn hành trình từ 5mm đến 50mm. Mặc dù ngắn hơn 30% so với các xi lanh tiêu chuẩn, chúng vẫn mang lại hiệu suất đáng tin cậy. Được làm bằng nhôm cấp hàng không vũ trụ với quá trình anod hóa cứng, các xi lanh này có thể hoạt động ở mức 0,05-1,0MPa (7-145 psi) để tạo ra lực đẩy tối đa là 90N.

Các xi lanh được trang bị phớt bôi trơn trước, đảm bảo hoạt động không cần bảo trì và có từ trường tích hợp để gắn cảm biến. Chúng tương thích với hệ thống phụ kiện mô-đun của SMC, cho phép dễ dàng tích hợp với các hướng dẫn, van và giá đỡ.

Tính năng:

Thiết kế Tối ưu hóa Không gian
Siêu nhỏ gọn:Chiều rộng 24mm, ngắn hơn 40% so với xi lanh ISO (ví dụ: 82mm @ hành trình 50mm)
Nhẹ:Thân nhôm được tối ưu hóa về cấu trúc liên kết (0,15kg @ hành trình 50mm)
Tích hợp mô-đun:Gắn trực tiếp với hướng dẫn MXS/van VQ

Hiệu suất chính xác
Lực đẩy cân bằng:Lực hai chiều 90N±3% @1.0MPa
Tốc độ cao:Hoạt động 500mm/s, thời gian phản hồi 0,15s @ hành trình 50mm
Đệm có thể điều chỉnh:Bộ giảm chấn thủy lực tùy chọn (hấp thụ 0,043J)

Độ bền nâng cao
Tùy chọn nhiệt độ rộng:Phớt -XB6 cho hoạt động -40~150°C (-40~302°F)
Khả năng chống ăn mòn:Bộ thép không gỉ -XC6 (thanh SUS304)
Bảo vệ IP65:Gạt nước kép -XC4 cho môi trường bụi/bẩn

Gắn thông minh
Khe cảm biến 4 mặt:Tương thích với cảm biến D-M9N (khe Φ3,5mm)
8 Kiểu gắn:Vít được tải trước cho cấu hình loại A/L/D
Điều chỉnh hành trình:Điều chỉnh hành trình ±5mm với mô-đun -XC8

Kỹ thuật tiên tiến
Lỗ khoan anod hóa cứng:Lớp phủ 25μm, khả năng chống mài mòn gấp 3 lần
Thanh mạ crôm cứng:Độ dày 0,02mm, hệ số ma sát μ≤0,15
Phớt không rò rỉ:Hợp chất X271 FKM,Rò rỉ <0,1mL/phút @0,5MPa

Ứng dụng:

Xử lý vi linh kiện:Các mẫu hành trình ngắn 5-15mm của chúng tôi được thiết kế để cho phép gắp và đặt chính xác các linh kiện SMD 0201 trong lắp ráp PCB. Chúng đạt được độ lặp lại ấn tượng ±0,05mm để đảm bảo độ chính xác.

Hệ thống đánh dấu bằng laser:Với hành trình 20-30mm, hệ thống của chúng tôi điều khiển các đầu đánh dấu được hỗ trợ bởi phản hồi vị trí thông qua cảm biến D-M9N. Thiết lập này đảm bảo độ chính xác liên kết với độ lệch dưới 0,1mm.

Truyền mẫu chẩn đoán:Các biến thể hành trình 35-50mm của chúng tôi, được trang bị bộ thép không gỉ -XC6, vượt trội trong việc xử lý các mẫu sinh học trong máy phân tích. Chúng rất cần thiết trong việc ngăn ngừa ô nhiễm trong các cài đặt tuân thủ FDA.

Phân phối thuốc thử:Hoạt động ở áp suất thấp (0,05MPa), hệ thống của chúng tôi cung cấp độ chính xác định lượng chất lỏng 0,1mL trong các dụng cụ IVD bằng cách sử dụng các đơn vị hành trình 10mm.

Kiểm tra quang học:Xi lanh với hành trình 40mm định vị chính xác camera AOI ở tốc độ có thể điều chỉnh từ 50-200mm/s, đảm bảo độ rung tối thiểu trong quá trình chụp ảnh có độ phóng đại cao.

Bộ phận cuối robot:Được tích hợp với robot cộng tác, hệ thống của chúng tôi vượt trội trong việc chèn các bộ phận nhẹ với hành trình 25mm và ren thanh M3, đạt được thời gian chu kỳ dưới 0,5s.

Cắt tốc độ cao:Sử dụng các mẫu hành trình 50mm, máy móc của chúng tôi cung cấp khả năng truyền động lưỡi hiệu quả trong hệ thống niêm phong màng, hoàn thành các vết cắt chỉ trong 0,2s ở 1,0MPa. Ngoài ra, đệm thủy lực được sử dụng để giảm xóc.

Căn chỉnh nhãn:Các phiên bản hành trình 15mm của chúng tôi, với tai gắn -DZ, sửa lỗi lệch vị trí nhãn hiệu quả là ≤0,3mm trong dây chuyền đóng gói vỉ dược phẩm.

Một nhà sản xuất thiết bị y tế đã đạt được kết quả ấn tượng bằng cách giảm độ dày máy 42% bằng cách sử dụng CQ2A12-30DMZ với cảm biến 4 mặt. Điều này dẫn đến giảm đáng kể 70% thời gian ngừng hoạt động trong hệ thống nạp hộp mực.

Hỗ trợ và Dịch vụ:

Đội ngũ Hỗ trợ Kỹ thuật Sản phẩm của chúng tôi dành cho sản phẩm Xi lanh khí nén Piston chuyên cung cấp hỗ trợ về mọi vấn đề kỹ thuật, khắc phục sự cố và thông tin sản phẩm. Chúng tôi cố gắng đảm bảo rằng khách hàng của chúng tôi có trải nghiệm tích cực và nhu cầu của họ được đáp ứng nhanh chóng và hiệu quả.

Ngoài hỗ trợ kỹ thuật, chúng tôi còn cung cấp một loạt các dịch vụ liên quan đến sản phẩm Xi lanh khí nén Piston, bao gồm dịch vụ bảo trì và sửa chữa, đào tạo sản phẩm và các tùy chọn tùy chỉnh để đáp ứng các yêu cầu cụ thể. Mục tiêu của chúng tôi là giúp khách hàng tối đa hóa hiệu suất và tuổi thọ của thiết bị của họ.

Đóng gói và Vận chuyển:

Tên sản phẩm: Xi lanh khí nén Piston

Mô tả: Xi lanh khí nén piston chất lượng cao của chúng tôi được thiết kế để cung cấp hiệu suất hiệu quả và đáng tin cậy trong các ứng dụng công nghiệp khác nhau.

Gói bao gồm: 1 x Xi lanh khí nén Piston

Vận chuyển: Sản phẩm này sẽ được đóng gói cẩn thận để đảm bảo giao hàng an toàn. Các tùy chọn vận chuyển bao gồm vận chuyển tiêu chuẩn và vận chuyển nhanh.
