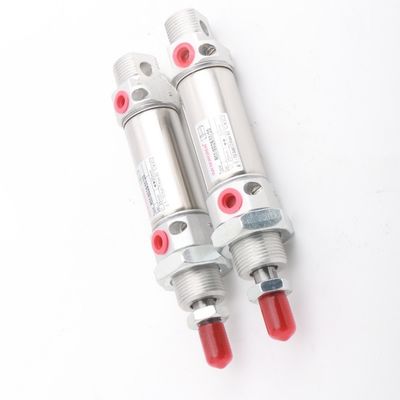

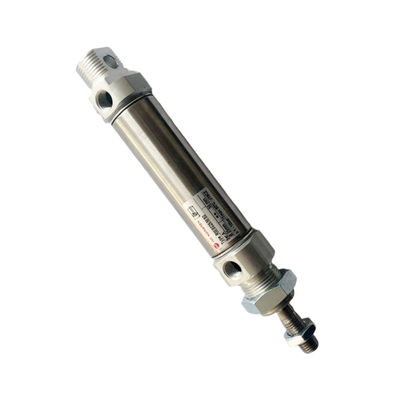

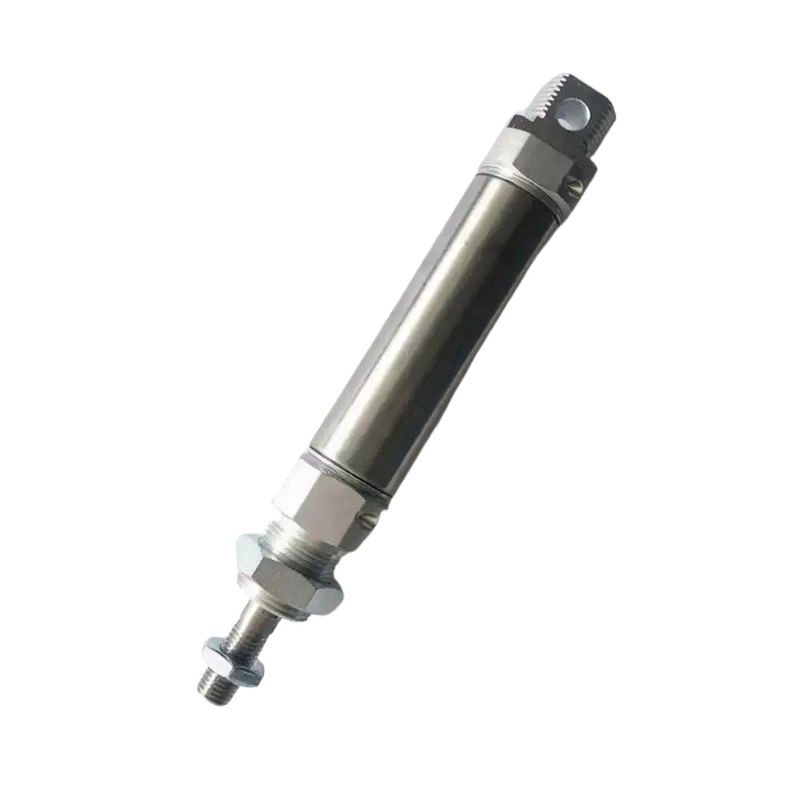

NORGREN xi lanh RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Chiều kính khoan:Độ kính lỗ của các loạt xi lanh nhỏ khác nhau khác nhau. Ví dụ, đường kính lỗ của dòng RM / 28000 và RM / 8000 là 10-25mm;đường kính lỗ của loạt RA/192000/M là 20-125mm; và loạt ec bao gồm đường kính lỗ như 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm và 100mm.

Thiết kế ngoại hình:Nó thường áp dụng thiết kế nhỏ gọn với cấu trúc nhỏ, có thể thích nghi với môi trường lắp đặt với không gian hạn chế và thuận tiện để tích hợp vào các thiết bị khác nhau.

Vật liệu cơ thể chính:Có nhiều lựa chọn khác nhau như hợp kim nhôm, thép không gỉ và nhựa.loạt ac/cf có thể được làm bằng nhôm hoặc nhựa để đáp ứng các yêu cầu về khả năng chống ăn mòn, sức mạnh và trọng lượng trong các kịch bản ứng dụng khác nhau.

Chế độ hành động:Có hai loại: hoạt động đơn và hoạt động kép. Các xi lanh hoạt động đơn dựa trên sự trở lại của suối hoặc lực bên ngoài để đặt lại,trong khi xi lanh hoạt động đôi đạt được sự mở rộng và thu hồi của thanh piston bằng cách xen kẽ cung cấp không khí ở cả hai đầuVí dụ, loạt RM/28000 và RM/8000 có thể hoạt động đơn hoặc hoạt động kép, trong khi các loạt như RA/192000/M và 32 series là xi lanh hoạt động kép.

Phạm vi áp suất:Nói chung, áp suất làm việc là khoảng 1-10bar Ví dụ, áp suất làm việc của xi lanh 32 series là 1bar-10bar,và phạm vi áp suất cụ thể của các loạt khác nhau có thể khác nhau để đáp ứng các yêu cầu áp suất của các ứng dụng khác nhau.

Phạm vi tốc độ:Tốc độ chuyển động piston thường nằm trong khoảng 10mm / s-1000mm / s. Ví dụ, tốc độ của xi lanh 32 là 10mm / s-1000mm / s,và nó có thể được điều chỉnh bằng các phương pháp như điều chỉnh van kiểm soát dòng chảy theo nhu cầu thực tế.

Chiều dài đường đập:Phạm vi đột quỵ tương đối rộng. Ví dụ, đột quỵ của xi lanh 32 là 5mm-500mm, và chiều dài đột quỵ cụ thể có thể được lựa chọn theo yêu cầu ứng dụng thực tế.

Lực đầu ra:Lực đầu ra liên quan đến các yếu tố như đường kính lỗ và áp suất làm việc.cho xi lanh mẫu m/50132/25, khi đường kính lỗ là 32mm và áp suất là 2bar-10bar, lực đầu ra là 445N.

Hệ thống dẫn đường:Một số dòng được trang bị các hệ thống hướng dẫn khác nhau. Ví dụ, dòng RA/192000/M có ba hệ thống hướng dẫn khác nhau: RA/192000/N2,.../N4,.../N6,có thể đảm bảo độ chính xác hướng dẫn của chuyển động thanh piston và chịu được một tải lateral nhất định.

Máy bấm từ:Nhiều mô hình xi lanh mini sử dụng pít nam châm, chẳng hạn như loạt RM/28000, RM/8000, loạt RA/192000/M, loạt 32, v.v.Khớp với các công tắc từ tính có thể nhận ra việc phát hiện và phản hồi của vị trí xi lanh, thuận tiện cho điều khiển tự động.

Chức năng đệm:Một số xi lanh được trang bị thiết bị đệm ở cuối nhịp, chẳng hạn như đệm cao su tổng hợp, có thể làm giảm tác động của piston ở cuối nhịp,cải thiện tuổi thọ và sự ổn định hoạt động của xi lanhVí dụ, xi lanh dòng 7 có bộ đệm cao su tổng hợp ở cuối nhịp.

Phương pháp lắp đặt:Có nhiều phương pháp lắp đặt khác nhau, bao gồm lắp chân, lắp trunnion, lắp phía trước với lắp nốt, v.v.cung cấp các tùy chọn lắp đặt linh hoạt và tạo điều kiện kết nối với các thiết bị khác nhau.

Vị trí sân bay:Một số loạt có vị trí cổng không khí tùy chọn để tạo điều kiện lắp đặt nhỏ gọn và đáp ứng các yêu cầu của bố trí không gian và kết nối đường ống khác nhau.

Kích thước giao diện:Kích thước giao diện phổ biến bao gồm G1/8, M5, v.v. Ví dụ, kích thước giao diện của xi lanh mô hình m/6025/25 là G1/8, có thể được kết nối thuận tiện với các đường ống và khớp tương ứng.
