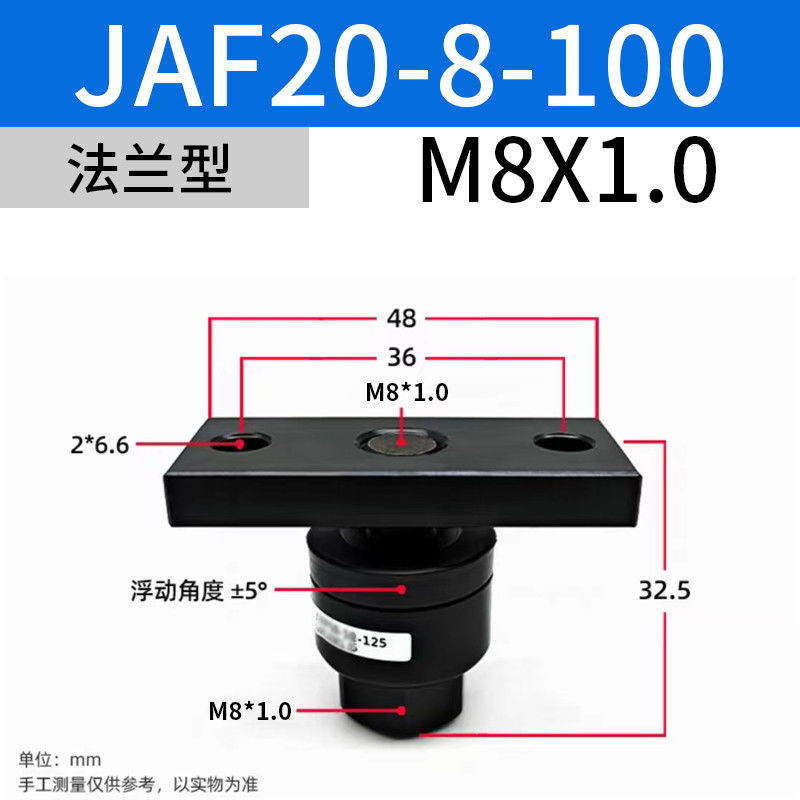

JAF20- 8-100 SMC JAF Series Aluminum Floating Joint cho sự tích hợp liền mạch trong máy móc

Mô tả sản phẩm:

Các dây chuyền nổi của JAF có các tính năng thiết kế tuyệt vời bao gồm:

• Thấm thụ sự kỳ dị và sự song song không đủ
• Thiết bị loại vòm
• Chống áp suất cao
• Vật liệu niêm phong tuyệt vời
• góc lắc lớn

Các khớp nổi của loạt JAF được thiết kế đặc biệt để hấp thụ sự kỳ dị và độ chính xác song song không đủ giữa xi lanh và thân thụ động.và nó làm giảm nhu cầu cho chế biến chính xác caoNgoài ra, việc lắp đặt loại vít cung cấp một kết nối ổn định và lắp đặt thuận tiện phù hợp cho các xi lanh có đường kính khác nhau.khớp nổi này có sức chịu áp suất cao, lên đến 1MPa cho xi lanh và 3,5MPa cho xi lanh thủy lực, làm cho nó lý tưởng cho các ứng dụng khác nhau.

Dòng JAF cũng tự hào về tính đặc trưng niêm phong tuyệt vời do sử dụng nhựa làm vật liệu chính.làm cho khớp nổi phù hợp để sử dụng với không khí nén và nước để đáp ứng các yêu cầu kiểm soát chất lỏng khác nhau. góc lắc lớn cho phép một số lượng nhất định của sự kỳ dị và góc lắc, cung cấp sự linh hoạt và thích nghi lớn hơn trong quá trình sử dụng.

Các khớp nổi dòng JAF có các thông số kỹ thuật sau:

• Chiều kính kết nối: Rc1/4 hoặc M27X1.5, vv, phù hợp với các yêu cầu đường kính ống khác nhau.
• Sử dụng chất lỏng: không khí nén và nước để đáp ứng các nhu cầu kiểm soát chất lỏng khác nhau.
• Phạm vi áp suất: 0,05-1 MPa, phù hợp với các áp suất làm việc khác nhau.
• Nhiệt độ môi trường và nhiệt độ chất lỏng: -5 đến 60 °C, phù hợp với nhiều môi trường làm việc khác nhau.
• Độ bền kéo tối đa: Ví dụ, độ bền kéo tối đa của JAF100-27-150 là 28000 N 2.
• Độ lệch tâm và góc xoay được cho phép: nói chung là ± 5°, với một lỗi cài đặt nhất định là 12.
• Vật liệu che bụi: cao su tổng hợp, cung cấp độ kín tốt và hiệu suất chống bụi.

Các thông số kỹ thuật:

SMC aluminium floating joint, SMC Floating joints, SMC JAF series aluminium floating joint

Ứng dụng:

Các kịch bản ứng dụng:

Sản phẩm này lý tưởng để kết nối xi lanh và xi lanh thủy lực trong các tình huống mà không có sự kỳ dị và song song đủ để hấp thụ.Sản phẩm được sử dụng rộng rãi trong máy móc tự động, kết nối cánh tay robot, hệ thống xử lý vật liệu, thiết bị định vị chính xác và tự động hóa dây chuyền lắp ráp.

Sử dụng:

• Máy kết nối xi lanh và xi lanh thủy lực
• Thích hợp cho các tình huống mà không đủ sự kỳ dị và song song để hấp thụ
• Được sử dụng trong máy móc tự động
• Kết nối cánh tay robot
• Hệ thống xử lý vật liệu
• Thiết bị định vị chính xác
• Tự động hóa dây chuyền lắp ráp

Đặc điểm:

• Cung cấp một kết nối an toàn và đáng tin cậy giữa các xi lanh và xi lanh thủy lực
• Hiệu quả hấp thụ sự kỳ dị và song song
• Bảo vệ và kéo dài tuổi thọ của thiết bị
• Thiết kế cấu trúc nhỏ gọn, dễ cài đặt và bảo trì
• Một loạt các kịch bản ứng dụng, phù hợp với các ứng dụng máy móc tự động và thiết bị chính xác khác nhau

Bao bì và vận chuyển:

Bao bì sản phẩm

• Mỗi van điện tử được đóng gói riêng trong một hộp bìa có vỏ bọt để bảo vệ trong quá trình vận chuyển.
• Hộp giấy được dán nhãn với logo SMC và tên sản phẩm để dễ dàng nhận dạng.
• Sau đó, các hộp được đóng gói trong các hộp bìa lớn hơn để gửi cho khách hàng.

Vận chuyển:

• Giao hàng sẽ được sắp xếp thông qua các nhà vận chuyển có uy tín như FedEx, DHL hoặc UPS.
• Khách hàng sẽ nhận được một số theo dõi một khi đơn đặt hàng đã được vận chuyển.
• Thời gian vận chuyển sẽ khác nhau tùy thuộc vào điểm đến và phương pháp vận chuyển được lựa chọn bởi khách hàng.
• Khách hàng chịu trách nhiệm về bất kỳ khoản phí hải quan hoặc thuế bổ sung nào có thể áp dụng cho đơn đặt hàng của họ.
