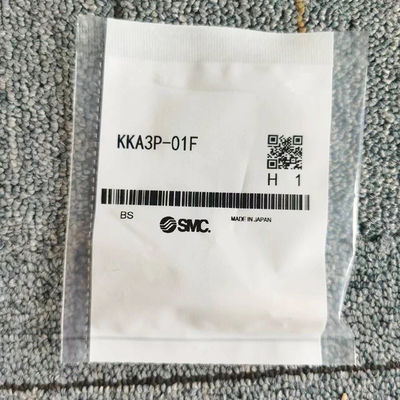

Name: KKA Series SS316 KKA3P-01F Type Plug (P) Female Thread Type S Coupler
Brand: YW DKE TRADING COMPANY
SKU: Dòng KKA3P-01F KKA
Availability: InStock

Nhà Sản phẩm Các phụ kiện ống khí

KKA Series SS316 KKA3P-01F Type Plug (P) Female Thread Type S Coupler

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	SMC
Chứng nhận:	CE
Số mô hình:	Dòng KKA3P-01F KKA

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Túi nhựa, Hộp, Thùng, Pallet
Thời gian giao hàng:	1-7 ngày làm việc sau khi thanh toán
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, Paypal
Khả năng cung cấp:	5000 cái / 1 tháng

Tiếp xúc

Chi tiết sản phẩm

Phạm vi áp suất vận hành (MPa):	0,1-1MPa	Đường ống kết nối lỗ khoan Dia.:	RC1/8
Phạm vi nhiệt độ hoạt động ((°C):	- 5 ¢ 150	chất lỏng áp dụng:	nước / không khí
Kích thước cơ thể:	1/8	Đảm bảo áp suất bằng chứng:	10MPa
Làm nổi bật:	S Coupler SS316 Type Plug , Thread nữ SS316 Type Plug

KKA Series SS316 (KKA3P-01F) Type Plug (P) Female Thread Type S Coupler

Các thông số kỹ thuật được cấu hình

Loại	Tiêu chuẩn	Loại khớp	Phụ nữ có sợi dây
Nam/Nữ	Cắm	Vật liệu cơ thể	SUS304
Vật liệu niêm phong	[NBR] 00011	Chất lỏng áp dụng	Nước / Không khí
Môi trường hoạt động, Ứng dụng	Tiêu chuẩn	Phạm vi nhiệt độ hoạt động ((°C)	- 5 ¢ 150
Phạm vi áp suất hoạt động ((MPa)	-0,1 ¢ 1	Kích thước cơ thể	1/8
Đường nối đường ống.	Rc1/8	Với hoặc không có van kiểm tra	Y

S Coupler KKA Series Stainless Steel Type Plug (P) Phụ nữ

Không có, van kiểm tra, nút, kiểu sợi nữ ngoại hình

KKA Series SS316 KKA3P-01F Type Plug (P) Female Thread Type S Coupler 0

Biểu tượng JIS cho loạt KKA

KKA Series SS316 KKA3P-01F Type Plug (P) Female Thread Type S Coupler 1

Chất lỏng làm việc	Nước, không khí
Phạm vi áp suất hoạt động_*1	KKA3: -100 kPa đến 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 đến 1 MPa
Đảm bảo áp suất bằng chứng	10 MPa
Phạm vi nhiệt độ môi trường và nhiệt độ chất lỏng làm việc	-5 đến 150 °C (không đông lạnh) * Không thể sử dụng cho hơi nước.
Thông số kỹ thuật không dầu	Không sử dụng mỡ. (Các bộ phận trượt bằng cao su và kim loại: lớp phủ fluorine)
Vật liệu	Các bộ phận kim loại: SUS304; các bộ phận cao su: fluoroelastomer (FKM đặc biệt)
Con hải cẩu	Bao gồm thuốc niêm phong sợi đực

*1: Không sử dụng với máy kiểm tra rò rỉ hoặc để giữ chân không vì không thể đảm bảo rò rỉ.

Hiệu suất

Phương pháp kết nối cắm: kết nối và thả đơn
Van kiểm tra: van kiểm tra được tích hợp vào cả hai bên cắm và ổ cắm, không có van kiểm tra

* Dòng KKA không thể được kết nối với chuỗi KK hoặc chuỗi KKH.

Đặc điểm của các mô hình có van kiểm ở cả hai bên

Kích thước cơ thể	Số lượng nhỏ giọt của chất lỏng (cm3 mỗi lần)	Lượng khí (cm3 mỗi lần)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Lượng nhỏ giọt chất lỏng" là lượng nước bên trong bị mất khi ổ cắm bị ngắt.
"Lượng khí" là lượng không khí bên ngoài được hút vào khi nút và ổ cắm được kết nối.

Sơ đồ cấu trúc

Sơ đồ cấu trúc cắm

Sơ đồ cấu trúc KKA

Tính năng dòng chảy

Không khí

Cắm: với van kiểm soát / ổ cắm: với van kiểm soát

Cắm: không có van kiểm soát / ổ cắm: với van kiểm soát

Cắm: với van kiểm soát / ổ cắm: với van kiểm soát

Cắm: không có van kiểm soát / ổ cắm: không có van kiểm soát

Kích thước cơ thể	Mô hình	T Chiều kính cổng kết nối	H Chiều rộng trên các căn hộ	L₁	L₂	Chiều kính lỗ tối thiểu	Vùng cắt ngang hiệu quả mm²	Trọng lượng g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
