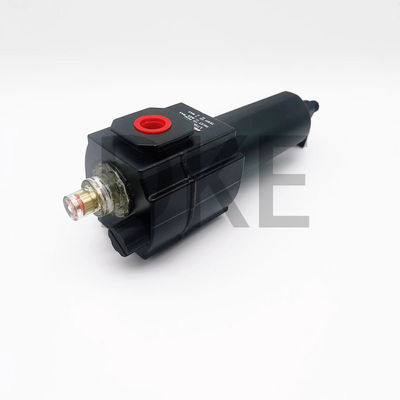

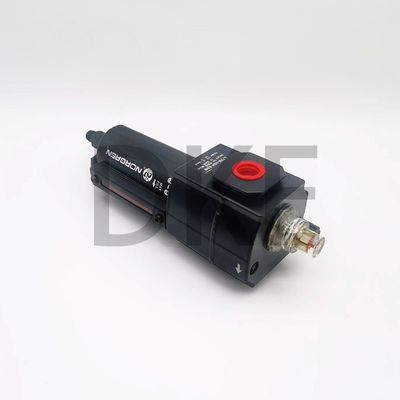

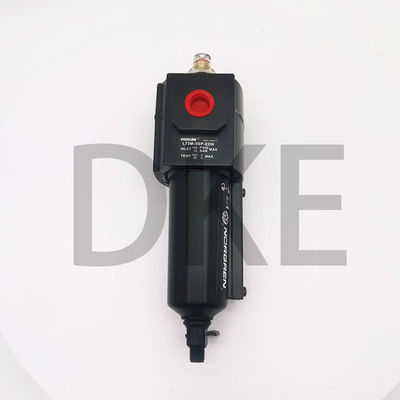

Vỏ nhựa đóng Excelon Micro sương mù bôi trơn L72-74

Excelon Micro Fog Lubricator, L72-74, Cốc nhựa đóng

Thiết lập

1Tắt áp suất không khí.

● theo chiều dọc (bể xuống),

● với luồng không khí theo hướng mũi tên trên cơ thể,

● phía trên của các bộ điều chỉnh, chất bôi trơn và van xoay,

● càng gần như có thể với nguồn cung cấp không khí khi được sử dụng như một bộ lọc đường dây chính,

● gần nhất có thể với thiết bị được bảo trì khi được sử dụng làm bộ lọc cuối cùng.

2. Kết nối ống dẫn đến các cổng thích hợp bằng cách sử dụng ống dây niêm phong trên các sợi chỉ nam. Đừng cho phép niêm phong vào bên trong của đơn vị.

3. ống linh hoạt với ID tối thiểu 3mm (0.125 ") có thể được kết nối với cống tự động. Tránh hạn chế trong ống.

4. Đẩy chén, hoặc chén với bảo vệ, vào cơ thể và xoay hoàn toàn theo chiều kim đồng hồ trước khi áp suất.

5Lắp đặt một bộ lọc mục đích chung Norgren với một phần tử 5 μm phía trên bộ lọc loại bỏ dầu để có được tuổi thọ tối đa của phần tử.

Dịch vụ

1. Mở cống bằng tay để thải ra chất lỏng tích tụ. Giữ chất lỏng dưới yếu tố (51, 53).

2Thay thế bộ lọc khi áp suất giảm qua các yếu tố vượt quá 0,7 bar (10 psig).Chỉ số dịch vụ cơ khí hiển thị gần như màu đỏ và chỉ số dịch vụ điện tùy chọn cung cấp đầu ra điện khi giảm áp trên các yếu tố đạt 0,7 bar (10 psig).Phân hủy

1. Bộ lọc có thể được tháo rời mà không cần phải loại bỏ khỏi đường dẫn không khí.

2Tắt áp suất vào và giảm áp suất trong đường dẫn vào và ra đến 0

3- Tháo bát - đẩy vào cơ thể và quay ngược chiều kim đồng hồ.

4- Phân biệt theo các số mục trên cảnh nổ. Đừng tháo thoát nước hoặc các chỉ số dịch vụ (1, 8) trừ khi cần thay thế.Loại bỏ và thay thế chỉ khi chúng bị trục trặc.

Làm sạch

1. yếu tố (51, 53) không thể được làm sạch. sạch bát nhựa (25, 42) và ống kính (3, 36, 47) chỉ với nước ấm. không ngâm chỉ số dịch vụ điện (8) trong nước. sạch chỉ số (8) với khô,vải sạchLàm sạch các bộ phận khác bằng nước ấm và xà phòng.

2. Rửa và làm khô các bộ phận. Blow ra các đường đi bên trong cơ thể (6, 7) với không khí nén sạch, khô.

3. Kiểm tra các bộ phận. Thay thế những người được tìm thấy bị hư hại. Thay thế chén nhựa bằng một chén kim loại nếu chén nhựa cho thấy dấu hiệu nứt hoặc mờ.

Hội đồng

1. bôi trơn vòng O, phần của cơ thể thoát nước bằng tay (18, 28) tiếp xúc với bát, và lỗ trong cơ thể thoát nước bằng tay chứa thân van thoát nước (19, 29) với mỡ vòng O.

2. Lắp ráp bộ lọc như được hiển thị trên view nổ.

3. mũi tên trên chỉ số (3, 10) và cơ thể (6, 7) phải chỉ theo cùng một hướng. Đẩy bát, hoặc bát với bảo vệ, vào cơ thể và quay hoàn toàn theo chiều kim đồng hồ.

Các mô hình được liệt kê bao gồm các sợi PTF, thoát nước bằng tay và bát kim loại với chỉ số mức chất lỏng bằng nhựa.

* Các mô hình được liệt kê trong bảng đặt hàng không được đặt dưới dòng của van điều khiển hướng thường xuyên chu kỳ.

** Dòng chảy điển hình với áp suất đầu vào 90 psig (6,3 bar) và giảm áp suất 7 psig (0,5 bar).

†(74) Máy bôi trơn với 1 lít (1 lít) bát kim loại: Thêm 2,01 lbs (0,91 kg).
