Name: CY3B6-50 Piston Pneumatic Cylinder SMC Magnetically Coupled Rodless Stroke 50mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

Nhà Sản phẩm Xi lanh khí nén Piston

CY3B6-50 Piston Pneumatic Cylinder SMC Magnetically Coupled Rodless Stroke 50mm

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	SMC
Chứng nhận:	CE
Số mô hình:	CY3B6-50

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 miếng
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Thùng / Khi khách hàng yêu cầu
Thời gian giao hàng:	1-7 ngày làm việc sau khi thanh toán
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây Paypal
Khả năng cung cấp:	5000 cái / 1 tháng

Tiếp xúc

Chi tiết sản phẩm

Dịch:	Không khí	Max. tối đa. operating pressure áp lực vận hành:	Max. tối đa. operating pressure áp lực vận hành
tốc độ pít-tông:	50 đến 500 mm/giây	Nhiệt độ môi trường và chất lỏng:	−10 đến 60°C (Không đóng băng)
Ứng dụng:	Tự động trong công nghiệp	Chán:	32mm-320mm
loại đệm:	Bộ đệm có thể điều chỉnh/Đệm cao su	Vật liệu:	Đồng hợp kim nhôm
Áp lực tối đa:	1,5MPa	Loại lắp đặt:	Mặt bích phía trước / Mặt bích phía sau
Mức độ bảo vệ:	IP54/IP65	Phạm vi tốc độ:	50-800 mm/giây
Đột quỵ:	50mm-500mm	Điện áp:	DC12V/DC24V/AC110V/AC220V
Làm nổi bật:	Piston Pneumatic Cylinder SMC , SMC Máy xăng không dây cột , 50mm Piston Pneumatic Cylinder

SMC Máy bơm khí không dây cột kết nối từ tính CY3B6-50

SMC Máy xăng không dây bơm không dây bơm CY3B6-50 Đàn bơm cao độ chính xác

SMC thanh ít xi lanh có nối từ sử dụng nam châm sức mạnh công nghiệp nằm trong piston và xe bên ngoài để tạo thành một đơn vị duy nhất sẽ di chuyển khi được kích hoạt bằng áp suất không khí.Trọng lượng sản phẩm đã được giảm bằng cách thiết kế lại hình dạng thân xe và nắp đầu và sử dụng nối từ.

Thông số kỹ thuật

Thuộc tính	Giá trị
Đột quỵ	50mm
Đau lắm	6mm
Dòng sản xuất	CY3B
Hành động	Hai lần.
Áp suất hoạt động tối đa	7 bar

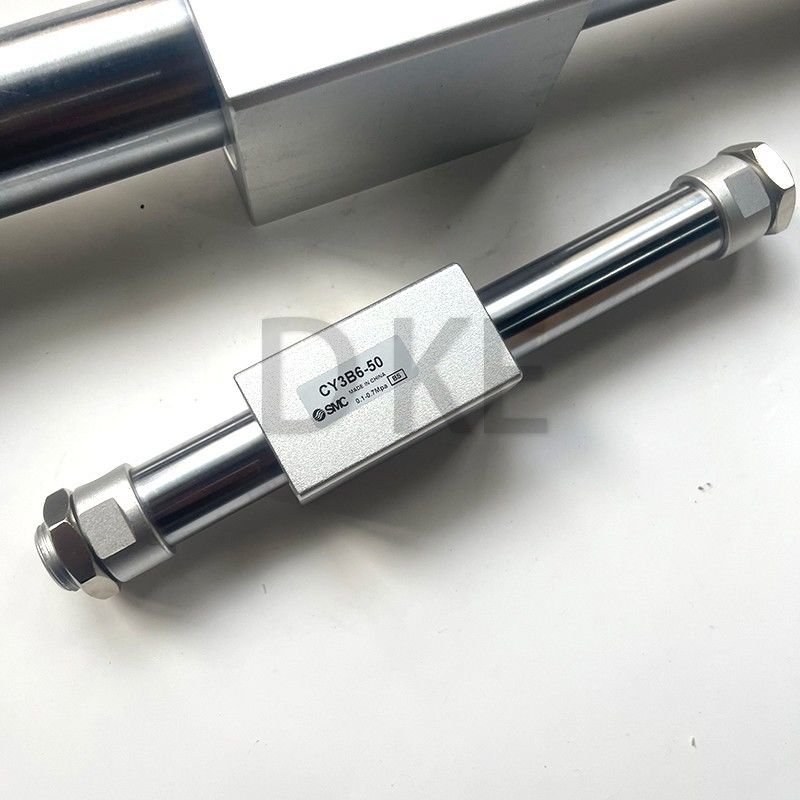

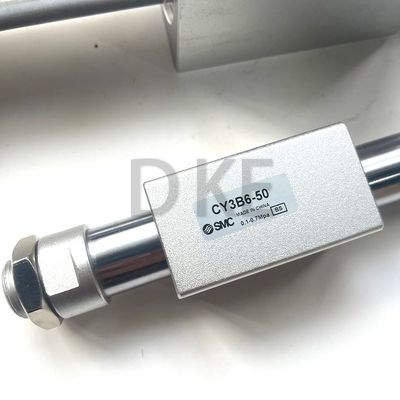

CY3B6-50 Piston Pneumatic Cylinder SMC Magnetically Coupled Rodless Stroke 50mm 0

Thiết bị bôi trơn được cải thiện

Một Lube-retainer được lắp đặt để hỗ trợ giữ dầu bôi trơn trên piston và đảm bảo một bộ phim bôi trơn (kích thước lỗ: ø15 đến ø63)

Hoạt động ổn định

Việc kéo dài vòng đeo trên mặt cơ thể, tối đa 30%, giúp đạt được chuyển động trơn tru.

MCác thông số kỹ thuật, lực giữ nam châm và kích thước lắp đặt giống như mô hình dòng CY3B hiện có.

Trọng lượng của Bracket kết nối với cơ thể

Dòng CY3B được hướng dẫn bởi một trục bên ngoài (chẳng hạn như một hướng dẫn tuyến tính) mà không trực tiếp gắn tải.đảm bảo rằng trọng lượng của nó sẽ không vượt quá giá trị trong bảng bên phải. (Đối với các phương pháp kết nối, hãy xem Sổ tay vận hành.)

Tối đa.

Mô hình	Trọng lượng đệm kết nối tối đa (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Hoạt động theo chiều dọc

Nó được khuyến cáo rằng tải được hướng dẫn bởi một vòng bi loại quả cầu (hướng dẫn tuyến tính, vv).có thể gây trục trặcKhi xi lanh được gắn theo chiều dọc hoặc theo góc, hãy chắc chắn sử dụng một nút bên ngoài, v.v., để định vị.vì thanh trượt có thể di chuyển xuống phía cuối đường xoay do trọng lượng của nó hoặc khối lượng của mảnh làm việc, sử dụng một nút bên ngoài, vv, để định vị nếu cần định vị chính xác.

Đau lắm kích thước [mm]	Mô hình	Được phép khối lượng tải [kg]	Max. hoạt động áp suất (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
